Дверь провисла: регулировка петель

Сталкивались с ситуацией, когда закрыть автомобильную дверь с первого раза не получается, и приходится прикладывать заметное усилие? Либо в салоне появляется назойливый свист ветра на скорости, а на уплотнителе видны следы интенсивного трения?

В подавляющем большинстве случаев виновата не сама дверь, а геометрия ее положения в проеме кузова. Машина — конструкция жесткая лишь в теории, на практике же при ежедневной эксплуатации неизбежны микросмещения и естественный износ узлов. Петли, удерживающие полотно, испытывают колоссальные нагрузки, особенно на массивных внедорожниках или автомобилях с широкими дверями.

Казалось бы, проблема незначительная, но игнорирование провисания быстро приводит к целому букету неприятностей. Нарушается прилегание уплотнителя, из-за чего в салон проникают пыль и влага.

Зимой это чревато примерзанием резинки. Кроме того, смещенная дверь может задевать крыло или порог, скалывая лакокрасочное покрытие до металла, что в будущем обернется очагом коррозии. Сварные швы и сами петли испытывают дополнительные перекосы, и если не вмешаться вовремя, восстановление обойдется дороже простой регулировки. Механики часто наблюдают картину, когда владелец год за годом подтягивает замок, пытаясь компенсировать зазор, но это лишь маскирует симптом, а не лечит причину.

Прежде чем хвататься за инструмент, нужно объективно оценить характер и величину люфта. Откройте дверь и попробуйте покачать ее за нижний край в вертикальной плоскости — вверх-вниз.

Ощутимый ход (более 2-3 миллиметров) говорит об износе шарниров. В такой ситуации простая подтяжка крепежа уже не поможет, потребуется замена шарнирных пар или ремонт втулок. Если же люфта нет, но дверь явно просела, скорее всего, крепление ослабло и петли сместились по посадочным местам под нагрузкой собственного веса. Это самый благоприятный сценарий, так как для исправления ситуации достаточно будет ослабить болты и выставить правильное положение.

Конструкция петель на подавляющем большинстве современных машин унифицирована. Петля состоит из двух половин: одна приваривается к стойке кузова, другая прикручивается болтами к торцу двери.

Регулировочные возможности заложены именно в точках крепления. Обычно отверстия под болты на ответной части, прикрепленной к двери, имеют овальную форму, позволяющую смещать полотно в определенных пределах. У некоторых производителей, например, на автомобилях немецкого концерна VAG, регулировка возможна также и со стороны стойки — там предусмотрены специальные пазы, закрытые технологическими заглушками. Знание этой особенности сильно упрощает жизнь.

Приступая к работе, запаситесь набором торцевых головок и воротком. Чаще всего используются головки на 13, 14, 16 или 17 миллиметров, в зависимости от марки и года выпуска машины.

Также пригодится маркер, чтобы обвести по контуру текущее положение петель. Эта хитрость позволит видеть исходную точку и не «потеряться» в пространстве, а в случае неудачи — вернуть все обратно. Не пренебрегайте фиксацией двери. Подставьте под нижнюю часть домкрат, обернув его голову мягкой ветошью, чтобы снять нагрузку с крепежа. Если просто открутить болты на весу, дверь может сорваться с посадочных мест и повредить краску крыла.

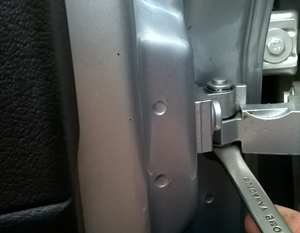

Сам процесс регулировки требует терпения и точности. Ослабив болты (полностью выкручивать их не нужно, достаточно на пол-оборота), аккуратно приподнимите или сместите дверь в нужную сторону.

Идеальный зазор по всему периметру должен быть равномерным, обычно это 3-5 миллиметров. Для контроля используйте линейку или штангенциркуль. Проверяйте не только вертикальный зазор между дверью и порогом, но и боковой просвет по отношению к переднему крылу и задней двери (или стойке кузова). Добившись предварительного положения, слегка затяните болты и опустите домкрат, чтобы проверить результат под собственной тяжестью.

Важно понимать физику процесса. Когда вы поднимаете дверь, прилегание замка к ответной части на стойке также меняется.

Поэтому после манипуляций с петлями часто требуется корректировка и самого замка. Ответная планка, за которую зацепляется «собачка» замка, тоже крепится болтами и имеет некоторый люфт для перемещения. Ее положение регулируют так, чтобы дверь закрывалась мягко, без лишнего усилия и подъема «наверх» в конце движения. Проверить это легко: закройте дверь, взявшись за внешнюю ручку, но не захлопывая до конца, а просто приложив. Если она становится вровень с кузовом без смещения — замок настроен верно.

В работе с петлями есть один нюанс, касающийся усилия затяжки. Момент затяжки болтов петель довольно велик, ведь им предстоит удерживать тяжелую конструкцию на ходу, при вибрациях и тряске.

Ориентируйтесь на усилие порядка 40-50 Нм, если у вас нет под рукой динамометрического ключа. Но не переусердствуйте, чтобы не сорвать резьбу или не деформировать регулировочные шайбы. На многих японских автомобилях болты петель имеют внутренний шестигранник, и там особенно легко слизать грани, если тянуть «от души» неподходящей головкой.

Случаются ситуации, когда после регулировки зазор сверху становится приемлемым, а снизу — слишком маленьким, или наоборот. Это признак того, что петли неравномерно изношены в шарнирах, либо геометрия самого кузова нарушена в результате ДТП или усталости металла.

В таком случае простым смещением проблему не решить. Иногда помогает подкладывание тонких регулировочных шайб под одну из половин петли, но это ювелирная работа, требующая подбора толщины. Например, шайба толщиной 1 миллиметр, подложенная под верхний болт, может изменить угол наклона двери на 2-3 миллиметра в нижней части.

Если вы обнаружили, что отверстия под крепеж разработаны и болты не держат положение (дверь съезжает после затяжки), можно применить проверенный гаражный метод. В пазы вставляются шайбы соответствующей формы, либо сами отверстия аккуратно обвариваются с последующей обработкой напильником, возвращая им первоначальную геометрию.

Но этот метод подходит только для стальных кузовов. С алюминиевыми конструкциями (многие модели Audi, Jaguar, Land Rover) такая сварка невозможна в домашних условиях, там требуется специальная аргонодуговая сварка, и проще заменить крепежный узел.

Не забывайте о состоянии самих осей петель. Смазка со временем высыхает, смешивается с абразивной пылью и превращается в пасту, ускоряющую износ.

Периодически, хотя бы раз в год, очищайте шарниры от старой грязи и наносите свежую смазку, например, литиевую или медную. Это не только продлит жизнь механизму, но и сделает ход двери более плавным и тихим. Если дверь при открывании издает скрип, это верный признак того, что шарниры «сухие» и трутся металл о металл.

В конструкциях некоторых внедорожников и крупных минивэнов производители предусматривают регулировку не только по высоте, но и по углу наклона. Это достигается эксцентриковыми болтами или специальными регулировочными пластинами с насечками.

Вращая такой болт, вы можете немного отодвинуть или придвинуть верхнюю или нижнюю часть двери относительно плоскости кузова, меняя угол. Это помогает при «заваленной» двери, когда ее передний край плотно прилегает к стойке, а задний выступает наружу, или наоборот — утоплен внутрь.

Выполнив все настройки и добившись идеальных зазоров, не торопитесь сразу собирать обшивку обратно и ставить заглушки. Проведите тест-драйв по неровной дороге, прислушайтесь, не появилось ли новых звуков.

Иногда, сместив дверь, можно создать напряжение в уплотнителе, и он начнет «свистеть» на скорости из-за изменившегося обтекания воздушным потоком. В таком случае придется либо корректировать угол наклона, либо мириться и возвращать прежнее положение, если свист вызван конструктивными особенностями, а не щелью.

Случается, что после всех операций замок работает идеально, но дверь все равно требует небольшого усилия при захлопывании. Проверьте состояние ограничителя открывания (поводка).

Если он погнут или изношен, он может создавать дополнительное сопротивление, мешая двери встать на место. Ограничитель также крепится к торцу кузова болтами, и его положение тоже можно регулировать в небольших пределах, ослабив крепление и сместив его вверх или вниз на доли миллиметра.
