Генератор не дает зарядку: проверка регулятора

Бортовая сеть современного автомобиля немыслима без стабильного источника энергии, и когда после запуска двигателя индикатор разряда аккумулятора продолжает гореть на панели приборов, каждый водитель понимает — с электроснабжением возникли серьезные проблемы. Чаще всего подозрение падает на генераторную установку, но не спешите демонтировать весь узел целиком.

Внутри этого устройства скрывается небольшой, но крайне важный компонент — регулятор напряжения, отвечающий за то, чтобы напряжение в сети оставалось в строгих рамках от 13,2 до 14,7 вольта независимо от оборотов коленчатого вала и подключенной нагрузки.

Конструктивно регулятор, который многие механики по привычке называют таблеткой или шоколадкой, объединен со щеточным узлом. Именно через графитовые щетки происходит подача тока на обмотку возбуждения ротора.

Если щетки износились по высоте меньше допустимых пяти миллиметров или зависли в направляющих, контакт с медными кольцами нарушается, и магнитное поле пропадает. В такой ситуации генератор перестает вырабатывать электричество полностью, хотя сам регулятор может быть совершенно исправен.

Поэтому визуальный осмотр щеток — первый обязательный шаг при любой диагностике, прежде чем браться за мультиметр.

Электронная часть регулятора работает по довольно простому принципу, сравнивая выходное напряжение с эталонным значением и управляя током через роторную обмотку. В случае выхода из строя возможны два основных сценария: либо напряжение полностью отсутствует, либо оно поднимается до недопустимых величин, превышая 15–16 вольт.

Второй вариант особенно опасен для аккумуляторной батареи — электролит начинает закипать, пластины осыпаются, и плотность падает необратимо. Кроме того, скачки напряжения способны вывести из строя блоки управления двигателем и чувствительную мультимедийную систему.

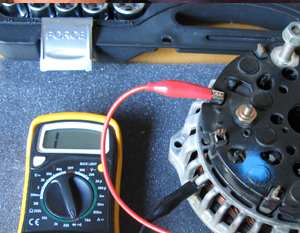

Для достоверной проверки регулятора потребуется обычный мультиметр с возможностью измерения постоянного тока до 20 вольт. Простейшее тестирование прямо на автомобиле выполняется при работающем моторе: щупы подключаются к клеммам аккумулятора, и фиксируются показания.

Если прибор показывает меньше 13 вольт или выше 14,7, регулятор, скорее всего, неисправен. Однако такая диагностика не дает стопроцентной гарантии, ведь причиной низкого напряжения может быть износ диодного моста или обрыв в обмотках статора.

Только снятый и подвергнутый контрольной проверке компонент позволяет сделать окончательное заключение.

Наиболее точный метод предполагает демонтаж регулятора и создание простейшей электрической схемы на верстаке. Понадобится блок питания с напряжением от 12 до 16 вольт и обычная автомобильная лампочка мощностью 1–5 ватт, которая будет имитировать обмотку возбуждения.

Лампочка подключается к щеткам регулятора, а плюс и минус питания подаются на соответствующие входы устройства. При подаче напряжения около 12 вольт лампочка должна гореть в полный накал.

Как только мы поднимем напряжение до 14,5–15 вольт, исправный регулятор разорвет цепь, и свет погаснет. Если лампа продолжает гореть при любых значениях, значит, внутри произошел пробой силового ключа.

Для старых моделей автомобилей, где применялись механические или переходные конструкции, пороговые значения могут отличаться. В классических отечественных автомобилях часто встречались регуляторы с нижним пределом 13,8 и верхним 14,5 вольта.

Современные иномарки, напичканные электроникой, требуют более стабильного напряжения, и параметры срабатывания у них могут быть сдвинуты вверх до 14,8 вольта. Производители обычно указывают эти характеристики на корпусе детали, и при замене желательно приобретать изделие с точно такими же параметрами, чтобы блок управления двигателем не фиксировал ошибку по перенапряжению.

Отдельно стоит обратить внимание на так называемые комбинированные неисправности, когда регулятор работает нестабильно из-за плохого контакта массы. В автомобилях с кузовом, служащим минусовым проводом, окисленные соединения способны искажать показания, и регулятор получает неверную информацию о реальном напряжении.

В итоге устройство пытается поднять напряжение в точке замера, а на аккумуляторе оно оказывается заниженным. Проверка падения напряжения на минусовом проводе между двигателем и кузовом не должна превышать 0,1–0,2 вольта при включенной нагрузке, иначе придется прокладывать дополнительную массу.

При диагностике на снятом узле обязательно имитируется реальная нагрузка, чтобы убедиться в работоспособности силовой части. Лампочка мощностью 3–5 ватт позволит увидеть, насколько четко срабатывает электронный ключ.

Бывает, что регулятор отключает напряжение, но делает это с запаздыванием или, наоборот, слишком рано. В таких случаях лампа будет тускло гореть в переходном режиме, что недопустимо.

Штатная работа подразумевает четкое включение-выключение без промежуточных состояний.

Нередки случаи, когда при проверке на автомобиле напряжение скачет в широких пределах — от 12 до 16 вольт. Это явный признак подгоревших контактов или потери соединения внутри самого регулятора.

Иногда проблема кроется в обрыве провода, идущего от замка зажигания к управляющему входу регулятора. На многих японских и европейских автомобилях для возбуждения генератора используется отдельный провод, и если на нем пропадает плюс, зарядки не будет даже с новым регулятором.

Прозвонка этой цепи мультиметром обязательна при поиске неисправностей.

Температурные колебания тоже вносят свои коррективы. Регулятор, расположенный непосредственно на генераторе, подвергается сильному нагреву от работающего двигателя.

Со временем пайка внутренних элементов может потрескаться, и контакт пропадает именно в прогретом состоянии. Холодный запуск проходит нормально, напряжение присутствует, но через пятнадцать-двадцать минут езды зарядка исчезает.

Для выявления такого дефекта регулятор прогревают строительным феном до 70–80 градусов во время проверки на стенде, имитируя реальные условия.

Помимо электроники, изнашиваются и подшипники генератора, что приводит к биению ротора и неравномерному износу контактных колец. Даже исправный регулятор не сможет обеспечить надежную работу, если щетки прыгают по выработке.

Глубина канавок на кольцах не должна превышать 0,5 миллиметра, иначе графит просто не будет касаться поверхности, либо возникнет сильное искрение. В такой ситуации протачивают кольца на токарном станке или меняют ротор в сборе, и только потом ставят новый щеточный узел.

В конструкциях со встроенным регулятором в подкапотном пространстве встречается дополнительная защита от помех в виде конденсаторов. При их пробое утечка тока способна достигать значительных величин, и генератору не хватает мощности для заряда батареи.

Проверка конденсаторов обычным омметром покажет короткое замыкание или обрыв, хотя внешне они могут выглядеть исправными. Замена подозрительных элементов обходится недорого, но экономит время на поиск несуществующей поломки регулятора.

Говоря о замене, следует помнить, что регуляторы продаются либо отдельно, либо в сборе со щеткодержателем. Универсальных вариантов не существует, каждый рассчитан на конкретную модель генератора.

При установке важно правильно сориентировать деталь, чтобы щетки свободно перемещались и не заклинивали. Смазывать направляющие нельзя, графит должен работать в сухой среде, иначе образуется абразивная паста, ускоряющая износ.

Иногда после замены регулятора зарядка так и не появляется. В этой ситуации стоит проверить диодный мост — выпрямительный блок.

Пробой одного из диодов приводит к тому, что обмотка возбуждения не получает нужного напряжения, хотя регулятор исправно коммутирует цепь. Прозвонка диодов выполняется тестером в режиме измерения полупроводников, падение напряжения в прямом включении должно составлять около 0,4–0,6 вольта.

Обратное направление показывает бесконечность. Любое отклонение требует замены моста.

Владельцы автомобилей с системой старт-стоп сталкиваются с особыми требованиями к генераторному оборудованию. Регуляторы там интеллектуальные, управляемые по шине от электронного блока.

Простая проверка лампочкой тут не подойдет, потому что без управляющего сигнала устройство не включит возбуждение. Диагностика таких систем требует сканера и доступа к протоколам обмена данными, а самостоятельное вмешательство часто заканчивается покупкой нового узла.

Качество контактов в разъемах тоже играет огромную роль. Со временем пластиковые колодки становятся хрупкими, металл окисляется, и сопротивление в месте соединения возрастает.

Напряжение на регулятор приходит заниженное, и он интерпретирует это как команду на повышение. В итоге генератор выдает завышенное напряжение, губительное для аккумулятора.

Очистка контактов мелкой наждачкой и обработка специальной смазкой часто решают проблему без замены дорогостоящих деталей.

При длительной стоянке автомобиля графитовые щетки могут прикипеть к кольцам из-за коррозии или попадания масла. Первый пуск двигателя сопровождается искрением и отсутствием зарядки, но через некоторое время контакт восстанавливается.

Такой режим крайне нежелателен, поскольку вызывает перегрев обмоток. Лучше разобрать узел и убедиться в подвижности щеток, прежде чем эксплуатировать машину с подобными симптомами.

В заключение практической части стоит отметить, что регулятор напряжения — расходный материал, рассчитанный на определенный ресурс. В среднем качественное изделие служит около 80–100 тысяч километров, после чего его характеристики начинают плавать.

Не стоит пытаться ремонтировать электронную начинку кустарным способом, перепаивая детали. Современные компоненты залиты компаундом, и доступ к ним затруднен, а цена нового регулятора несопоставима с риском сжечь генератор полностью.
