Ступица зад. Садко NEXT в сб. правая (АО "Канашский автоагрегатный завод", г.Канаш КаАЗ ГАЗ Оригинал) /С41С23-3103010/

Наименование
Ступица и тормозной барабан с подшипниками левая С41С23 3103011
Обозначение
С41С23-3103011
Служебный номер 4123-0-3103011-0
Группа 31 Колеса
П/группа Ступицы передних колес
Код ТНВД
Транзитная норма
Обьем 0,05933214
Габариты 434*434*315

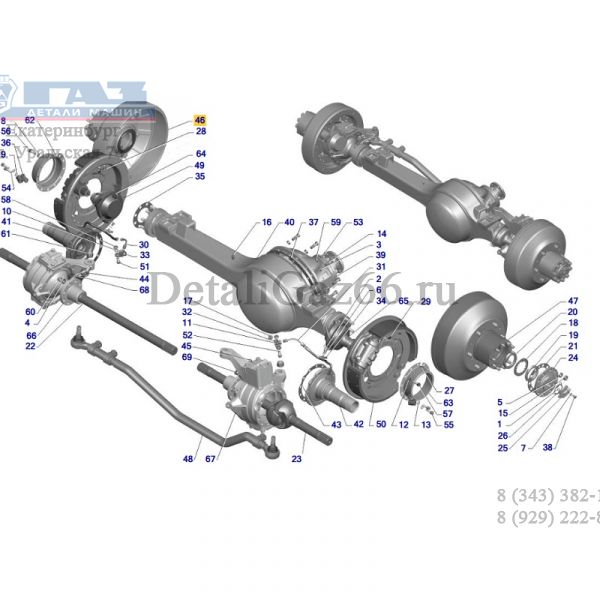

Конструкторский состав
Поз. Обозначение  Я/А  А/Я Наименование  Я/А  А/Я Кол-во
1 С41С23-3103012 Ступица колеса с барабаном правая С41С23 3103012 1
1 С41С23-3103013 Ступица колеса с барабаном правая С41С23 3103013 1
4 53-3104050 Шайба упорная сальника ступицы 1
5 3308-3862052 Ротор зубчатый 1
6 С41С23-3502074 Заглушка 1
7 4599523-393 Шпилька М14х(2-Сn/1,5-Сn1)х35 10
[8] .6-7515А Подшипник роликовый конический (6-7515А) ( & *1) Наружные кольца подшипников входят в сборочную единицу 3308-3103012 ) 1
[9] 51-3104038-В2 Манжета ступицы заднего колеса ( 1шт. допуск. замена на поз.11 ) 1
9 С41R11.3104038 Манжета BDUM6SL 95-130-12/15 1
[10] .6У-807813АК1 Подшипник роликовый конический 6У-807813АК1 ( & *1) Наружные кольца подшипников входят в сборочную единицу 3308-3103012 ) 1
[11] С41R11.3104038 Манжета BDUM6SL 95-130-12/15 ( 1шт. примен. взамен поз.9 ) 1
13 290111-722 Винт ГОСТ Р ИСО 4017-М6х12-8.8-A-P2R 2
14 252134-П2 Шайба 6Т 2
[15] .ТС16-95*130*12/17.5 Манжета ТС16. 95х130 12 арт. 75506-1B NAK ( 1шт. примен. взамен поз.9 ) 1

Расчет применяемости: С41С23-3103010 Ступица и тормозной барабан с подшипниками правая С41С23 3103010
С41А23-2300012 Мост передний ведущий с тормозами и ступицами С41А23 2300012
С41А23-2300012-10 Мост передний ведущий с тормозами и ступицами С41А23 2300012 10
С41А23-2400012 Мост задний с тормозами и ступицами С41А23 2400012
С41А23В-2300012 Мост передний ведущий с тормозами и ступицами
С41А23В-2400012 Мост задний с тормозами и ступицами
С41А23В-2400012-10 Мост задний с тормозами и ступицами
С41А43-2300012 Мост передний ведущий с тормозами и ступицами
С41А43-2400012 Мост задний с тормозами и ступицами
С41С23-2300012 Мост передний ведущий с тормозами и ступицами С41С23 2300012
С41С23-2400012 Мост задний с тормозами и ступицами С41С23 2400012
С42А43-2300012 Мост передний ведущий с тормозами и ступицами С42А43 2300012
С42А43-2400012 Мост задний с тормозами и ступицами С42А43 2400012
