Рессора Садко NEXT задняя (ПАО "ГАЗ" Оригинал) /С41С23-2912012/

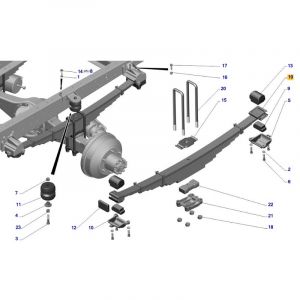

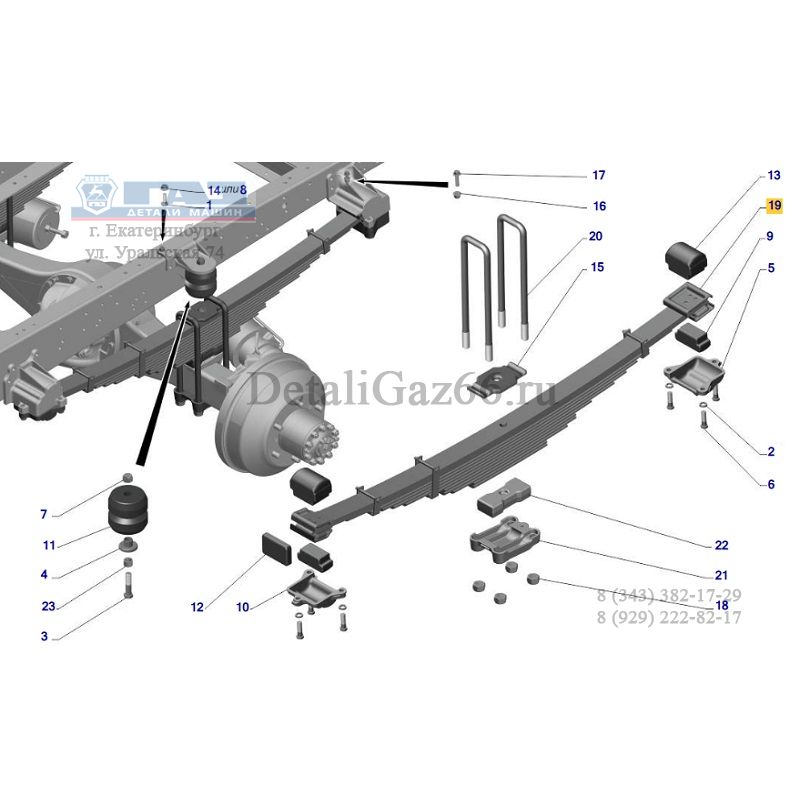

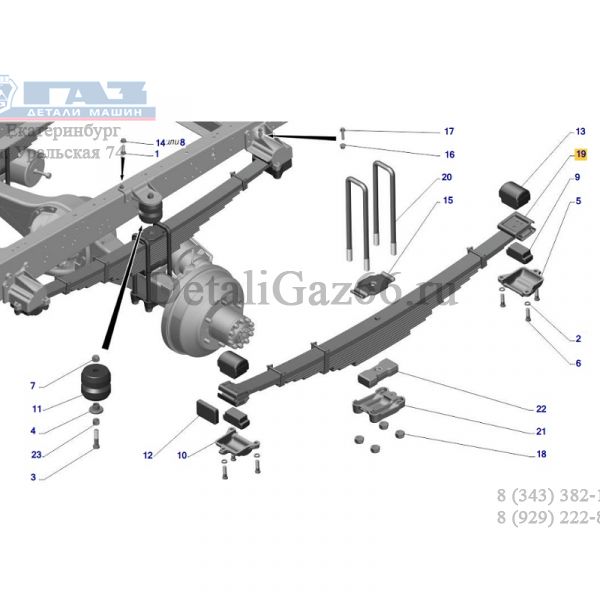

Наименование Рессора задняя С41С23 2912012 Обозначение С41С23-2912012 Служебный номер 4123-0-2912012-0 Группа 29 Подвеска П/группа Задние рессоры (пружины задней подвески) Код ТНВД Транзитная норма 2 Обьем 0,02048592 Габариты 1 608*130*98 Расчет применяемости: С41С23-2912012 Рессора задняя С41С23 2912012 С41С23-2910001 Установка задней подвески С41С23 2910001 Конструкторский состав Поз. Обозначение Я/А А/Я Наименование Я/А А/Я Кол-во 1 С41С23-2912015 Лист №1 задней рессоры с чашками С41С23 2912015 1 1 С41С23-2912015 Лист №1 задней рессоры с чашками С41С23 2912015 2 2 С41С23-2912016 Лист №2 задней рессоры с чашками С41С23 2912016 2 2 С41С23-2912016 Лист №2 задней рессоры с чашками С41С23 2912016 1 3 С41С23-2912051 Лист №4 задней рессоры с хомутами С41С23 2912051 1 3 С41С23-2912051 Лист №4 задней рессоры с хомутами С41С23 2912051 2 4 С41С23-2912052 Лист №8 задней рессоры с хомутом С41С23 2912052 2 4 С41С23-2912052 Лист №8 задней рессоры с хомутом С41С23 2912052 1 5 51-2902068 Втулка распорная хомута рессоры 3 5 51-2902068 Втулка распорная хомута рессоры 6 6 С41С23-2912103 Лист №3 задней рессоры С41С23 2912103 1 6 С41С23-2912103 Лист №3 задней рессоры С41С23 2912103 2 7 С41С23-2912105 Лист №5 задней рессоры С41С23 2912105 2 7 С41С23-2912105 Лист №5 задней рессоры С41С23 2912105 1 8 С41С23-2912106 Лист №6 задней рессоры С41С23 2912106 1 8 С41С23-2912106 Лист №6 задней рессоры С41С23 2912106 2 9 С41С23-2912107 Лист №7 задней рессоры С41С23 2912107 2 9 С41С23-2912107 Лист №7 задней рессоры С41С23 2912107 1 10 С41С23-2912109 Лист №9 задней рессоры С41С23 2912109 2 10 С41С23-2912109 Лист №9 задней рессоры С41С23 2912109 4 11 С41С23-2912110 Лист №10 задней рессоры С41С23 2912110 2 11 С41С23-2912110 Лист №10 задней рессоры С41С23 2912110 1 12 С41С23-2912111 Лист №11 задней рессоры С41С23 2912111 2 12 С41С23-2912111 Лист №11 задней рессоры С41С23 2912111 4 13 200277-П29 Болт М8-6gх90 6 13 200277-П29 Болт М8-6gх90 3 [14] 250510-П29 Гайка М8-6Н ( 3 шт. допуск. замена поз. 16 ) 3 [14] 250510-П29 Гайка М8-6Н ( 3 шт. допуск. замена поз. 16 ) 6 [15] 250514-П29 Гайка М12-6Н ( 1 шт. допуск. замена поз. 17 ) 2 [15] 250514-П29 Гайка М12-6Н ( 1 шт. допуск. замена поз. 17 ) 1 [16] 292105-31 Гайка М8-6-016 СТП 37.102.1195-97 ( 3шт. примен. взамен поз. 14 ) 3 [16] 292105-31 Гайка М8-6-016 СТП 37.102.1195-97 ( 3шт. примен. взамен поз. 14 ) 6 [17] 292110-31 Гайка М12-6-016 СТП 37.102.1195-97 ( 1шт. примен. взамен поз. 15 ) 2 [17] 292110-31 Гайка М12-6-016 СТП 37.102.1195-97 ( 1шт. примен. взамен поз. 15 ) 1 18 4593281-128 Болт с шестигранной головкой и направляющим подголовком (d=М12-6g, l=150, lo=30, S=17) 2 18 4593281-128 Болт с шестигранной головкой и направляющим подголовком (d=М12-6g, l=150, lo=30, S=17) 1
