Стук поршневых пальцев: как не спутать с клапанами

Диагностика двигателя внутреннего сгорания часто напоминает работу детектива, где уликами служат звуки, а от правильной интерпретации зависит жизнь мотора. Опытный механик скажет вам, что самый коварный момент в этом деле — дифференциация стука поршневого пальца от шума в газораспределительном механизме.

Оба эти звука имеют металлический оттенок и могут быть слышны в верхней части блока цилиндров, что вводит в заблуждение даже водителей со стажем. Однако природа этих явлений разная, и если запустить ситуацию с пальцем, то последствия окажутся куда печальнее, чем просто замена регулировочных шайб клапанов.

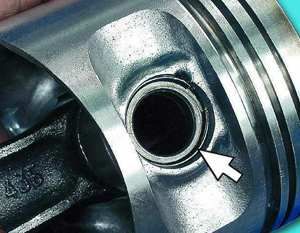

Чтобы понять разницу, нужно представить себе кинематику работы шатунно-поршневой группы. Поршневой палец соединяет поршень с шатуном, и в большинстве двигателей (кроме дизелей с «горячей» посадкой) он установлен с зазором.

Именно этот зазор, когда он превышает допустимые 0.02–0.04 мм, и становится источником характерного стука. Звук возникает в момент изменения направления движения поршня: в верхней мертвой точке (ВМТ) и нижней мертвой точке (НМТ).

Палец, имея некоторую свободу, с силой ударяет о бобышки поршня или втулку верхней головки шатуна. Этот удар мы и слышим как отчетливый, звонкий стук с высокой частотой.

Клапаны же издают звук совершенно иного свойства. Тепловой зазор в приводе клапанов, будь то механические толкатели или «стаканы», создает стук более глухого тона.

Возникает он в момент начала открытия клапана, когда кулачок распределительного вала набегает на толкатель. Здесь нет такой инерционной массы, как у поршня, и частота ударов строго привязана к оборотам распредвала, который вращается вдвое медленнее коленчатого вала в четырехтактном моторе.

Визуально разница заметна на слух: стук пальца всегда более резкий и звонкий, он напоминает частые удары небольшого молоточка по наковальне, в то время как клапаны стучат с меньшей интенсивностью и слышатся как цоканье.

Практический метод различения этих неисправностей основан на изменении режимов работы силового агрегата. С поршневым пальцем есть одна особенность: при увеличении оборотов коленчатого вала интенсивность стука не просто растет, звук становится максимально громким именно при сбросе газа.

Когда вы резко отпускаете педаль акселератора, обороты начинают падать, но палец продолжает стучать с наибольшей силой. Это происходит из-за того, что в момент торможения двигателем поршни нагружаются с другой стороны, и зазор выбирается с максимальной энергией.

В случае с клапанами все иначе: с ростом оборотов частота стука увеличивается плавно, а на переходных режимах он становится более равномерным и не имеет такого ярко выраженного пика при сбросе газа.

Еще один верный способ диагностики — прослушивание стетоскопом или просто длинной отверткой, приложенной к блоку цилиндров. Стук пальца лучше всего слышен в зоне блока цилиндров на уровне верхней части, но не в головке, а чуть ниже плоскости разъема.

Если приложить инструмент к стенке блока в районе того цилиндра, где есть подозрение на износ, звук будет отчетливо металлическим. Акустика клапанного механизма локализуется строго в головке блока цилиндров, под клапанной крышкой.

Стоит также отметить, что стук изношенного пальца может полностью пропадать на некоторых режимах работы, особенно на холостом ходу, если палец провернулся и заклинил временно, но это крайне редкая ситуация, предшествующая катастрофе.

Температурный фактор играет важную роль в дифференциальной диагностике. Клапанный стук, вызванный увеличенным тепловым зазором, на холодном двигателе всегда слышен отчетливее, а по мере прогрева, когда металл расширяется, зазор уменьшается и звук может исчезнуть полностью или стать тише.

Для пальца характерна обратная динамика. Если масляный зазор между пальцем и втулкой шатуна уже выработан, то на холодную масло густое, оно демпфирует удары, и стук может отсутствовать.

Но как только температура масла поднимется до рабочих 80–90 градусов, его вязкость падает, смазочная пленка становится тоньше, и палец начинает «греметь» в полную силу. Так что мотор, который стучит только на горячую, — это практически всегда проблема шатунно-поршневой группы, а не клапанов.

Конструктивные особенности двигателей разных производителей тоже вносят свои коррективы. В моторах с гидрокомпенсаторами классический стук клапанов практически исключен, если только не забиты масляные каналы.

Однако там может появиться стук самих гидрокомпенсаторов, который напоминает звук подшипника качения. Его легко перепутать с пальцем, но опытный подход с отключением форсунок или высоковольтных проводов помогает быстро поставить диагноз.

При отключении цилиндра, в котором изношен палец, стук обычно исчезает или резко меняет тональность, потому что прекращаются вспышки и нагрузка на поршень меняется. Клапанный же стук при отключении цилиндра, как правило, остается неизменным, так как распределительный вал продолжает вращаться.

Не стоит забывать и о величине допустимых износов. В технической документации к любому современному автомобилю указан предельный зазор в соединении «палец-шатун».

Для большинства бензиновых двигателей этот параметр составляет 0.05 мм. Измерять его микрометром и нутромером нужно при каждой капремонте.

Если этот зазор превышен, палец будет стучать неизбежно. В случае с клапанами регламентируется тепловой зазор, который обычно лежит в пределах 0.15–0.25 мм для впуска и 0.25–0.40 мм для выпуска.

Превышение этих цифр на 0.1 мм уже приводит к появлению характерного цоканья, но катастрофы не несет, в отличие от пальца, который при критическом износе может разрушить перегородку между поршневыми кольцами или разбить бобышки.

Материалы изготовления также подсказывают природу звука. Поршневые пальцы делают из высокоуглеродистой стали и цементируют для твердости поверхности.

Они очень прочные, но при появлении стука работают как звонок, передавая вибрацию на всю массу поршня. Шатун и поршень выступают в роли резонаторов.

Клапаны, особенно выпускные, изготавливаются из жаропрочных сталей и имеют тарелку и стержень. Стук возникает в месте контакта стержня с толкателем или коромыслом, и масса клапана гасит высокие частоты, делая звук более низким.

Существует и заблуждение относительно стука дизельных двигателей. В них шум работы форсунок и воспламенения топлива часто маскирует механические дефекты.

Стук пальца на дизеле, особенно с непосредственным впрыском, может быть воспринят как нормальная работа «жесткого» мотора. Однако на холодном дизеле стук пальца всегда металлический и звонкий, в то время как шум сгорания — более глухой, раскатистый.

В современных системах звук работы мотора и так довольно тихий, поэтому появление дополнительного звона сразу должно насторожить владельца.

Разбирая мотор, можно увидеть косвенные признаки. Если палец стучит уже давно, на юбке поршня, особенно со стороны противоположной канавке, появляются характерные следы натиров.

Это результат высоких боковых нагрузок из-за перекоса шатуна в момент удара. На зеркале цилиндра могут быть видны задиры в верхней части.

Клапанная же группа выдает себя нагаром на седлах и тарелках при нарушении теплового зазора, но стук сам по себе редко оставляет видимые механические повреждения на ранней стадии. Так что, если металлический звук доносится из-под капота, лучше сразу определить его источник, не дожидаясь, пока осколки пальца попадут в масляный поддон и провернут вкладыши.
