Рывки вариатора: что убивает ремень

Бесступенчатая трансмиссия, или вариатор, завоевала популярность благодаря плавности хода и экономичности. Но когда в работе агрегата появляются рывки и толчки, это всегда тревожный сигнал.

Чаще всего корень проблемы кроется в состоянии ремня (или толкающей цепи), который передает усилие между шкивами. Чтобы понять, что именно приводит к его преждевременной гибели, нужно заглянуть в устройство механизма и условия его эксплуатации.

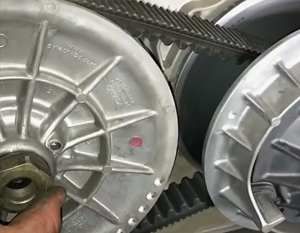

В основе работы CVT лежит фрикционное сцепление металлического ремня с коническими поверхностями ведущего и ведомого шкивов. Изменение диаметра, на котором работает ремень, происходит за счет осевого перемещения одной из половин каждого шкива под давлением масла.

Именно масло здесь является не просто смазкой, а рабочим телом, создающим усилие зажима. Любое отклонение от нормы в этой гидравлической системе напрямую отражается на контакте ремня со шкивами.

Первое, что разрушает ремень, — это потеря свойств трансмиссионной жидкостью. Спецификации масел для вариаторов очень жесткие: они должны обеспечивать определенный коэффициент трения, чтобы ремень не проскальзывал, но при этом допускать микропроскальзывание, необходимое для работы механизма.

Когда масло стареет, его вязкость падает, а защитная пленка на металлических деталях становится непрочной. В результате при резком нажатии на газ ремень может проскальзывать, оставляя на рабочих поверхностях шкивов микрозадиры.

Эти повреждения потом действуют как наждак, стирая торцы ремня. Интервал замены масла, установленный производителем, скажем, 60 тысяч километров, в реальных городских условиях лучше сократить до 30-40 тысяч. Особенно это касается автомобилей, эксплуатируемых в мегаполисах с частыми разгонами и торможениями.

Вторая распространенная причина — перегрев. Конструкция вариатора такова, что масло нагревается не только от трения, но и от гидронасоса, работающего под высоким давлением.

Для примера, давление в магистрали может достигать 50-60 бар в моменты интенсивного разгона. При длительных пробуксовках, буксировке прицепа или просто езде в гору с высокой скоростью температура масла легко переваливает за 130-140 градусов Цельсия, хотя рабочая зона обычно составляет 80-95 градусов.

При перегреве масло необратимо окисляется, теряет смазывающие способности и начинает вспениваться. Пена не может передавать давление, необходимое для зажима ремня, что вызывает катастрофические проскальзывания и мгновенный износ. Момент истины наступает, когда износ доходит до металлических элементов — тогда ремень начинает рвать свои же звенья.

Нельзя забывать и о механическом загрязнении системы. Продукты естественного износа — это мельчайшие металлические частицы, которые циркулируют с маслом.

Штатный фильтр вариатора часто не способен уловить самые мелкие фракции, и они работают как абразив, истирая рабочие кромки ремня. Со временем это приводит к увеличению зазоров между звеньями цепи или пакетами пластин в ремне.

Ремень вытягивается, его геометрия нарушается, и он начинает «закусывать» при входе на шкивы. Это проявляется именно рывками на малых скоростях, когда радиусы изгиба максимальны. В случае с вариаторами типа Multitronic от Audi, где используется цепь, износ звеньев и звездочек вала дифференциала тоже становится причиной характерных вибраций.

Отдельная история — качество самих комплектующих. При капитальном ремонте или покупке контрактного агрегата многие стремятся сэкономить на ремне.

Оригинальные ремни, например, производства Bosch или Aisin, имеют строго выверенную длину и жесткость. Неоригинальные аналоги часто грешат отклонениями в шаге пластин или натяжении пакетов.

Установка такого ремня может изначально давать нормальную работу, но ресурс его окажется в два-три раза ниже. При этом изношенный некачественный ремень способен «убить» конические поверхности шкивов, после чего восстановить геометрию можно только заменой валов в сборе, а это уже совсем другие деньги.

Стиль вождения также вносит свою лепту. Резкие старты с места в режиме «тапка в пол» заставляют систему управления поднимать давление до максимума, а ремень испытывать пиковые нагрузки.

Особенно опасны такие режимы на непрогретом вариаторе, когда масло еще густое и не успевает поступать в нужном объеме к гидроцилиндрам зажима. В холодное время года полезно дать автомобилю поработать минуту-другую, а затем первые километры двигаться спокойно, без резких ускорений, чтобы жидкость равномерно прогрелась во всех полостях.

Многие современные вариаторы имеют режим защиты, который искусственно затягивает переключение передач (имитацию) до выхода температуры на рабочий уровень.

Рывки могут появляться и из-за загрязнения гидроблока, который распределяет потоки масла к шкивам. Если каналы забиваются шламом, золотники начинают клинить, и давление подается с запаздыванием или неравномерно.

Ремень в этот момент то зажимается слишком сильно, то ослабевает. Характерный симптом — подергивания при равномерном движении на малой нагрузке, скажем, в пробке.

Здесь ремонт часто сводится к снятию и ультразвуковой чистке гидравлической плиты. Но если вовремя не обратить на это внимание, через некоторое время ремень получит механические повреждения из-за постоянных микропроскальзываний.

Наконец, стоит упомянуть о датчиках. Вариатор управляется электроникой, которая ориентируется на сигналы датчиков частоты вращения на входе и выходе, а также датчиков давления и температуры.

Сбой в показаниях, например, загрязненный датчик скорости вторичного вала, может привести к тому, что блок управления выберет неверное соотношение давления зажима. Ремень начнет работать в нештатном режиме, перегреваться локально или пробуксовывать.

Диагностика таких неисправностей требует сканера и понимания логики работы конкретной модели трансмиссии.

Подводя итог рассуждениям о том, что именно убивает ремень вариатора, можно уверенно сказать: главный враг — это нарушение режимов смазки и охлаждения. Масло должно быть свежим, соответствующего допуска, а его уровень — строго в норме.

Любой незначительный рывок или вибрация в работе вариатора — повод задуматься о диагностике, не дожидаясь, пока ремень рассыплется и его осколки разнесут гидротрансформатор и подшипники. В конечном счете, аккуратное обращение и своевременное обслуживание позволяют большинству вариаторов спокойно проходить 150-200 тысяч километров без вмешательства в механическую часть.
