Колесные арки гниют: очистка и обработка

Когда автомобиль эксплуатируется в условиях российских дорог, именно внутренние полости крыльев принимают на себя основной удар от реагентов, песка и влаги. Эти зоны кузова конструктивно расположены близко к проезжей части, поэтому слой грязи здесь накапливается быстрее, чем на порогах или днище.

Разрушение металла начинается с мелких сколов лакокрасочного покрытия, после чего коррозия расползается под заводской шумоизоляцией.

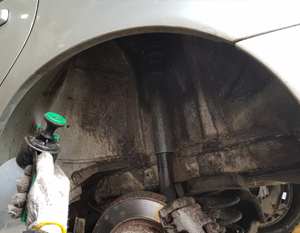

Для качественной подготовки поверхности вам потребуется подъемник или смотровая канава, так как работать снизу удобнее. Снимите колесо и пластиковый подкрылок, если он предусмотрен производителем.

У многих моделей, в случае с недорогими седанами, защита отсутствует вовсе — тогда доступ открыт полностью. Вооружитесь жесткой металлической щеткой, шпателем и проволочной насадкой для дрели (корщеткой) с диаметром 75–100 мм.

Первый этап — удаление рыхлой ржавчины и отслоившейся краски. Не пытайтесь сбить всё до блеска металла, достаточно убрать то, что держится непрочно.

Для труднодоступных мест, таких как стыки с лонжеронами или внутренние полости лонжеронов, используйте пескоструйный пистолет низкого давления (4–6 атмосфер) с абразивом фракции 0.5–1.2 мм. Обычная обработка щеткой оставит до 30% остаточной коррозии в порах, что впоследствии снизит долговечность нового покрытия.

После механической очистки переходите к мойке. Промойте арку водой под давлением 100–120 бар, направляя струю под углом 45 градусов, чтобы выбить грязь из швов и зазоров.

Температура воды не должна превышать 60°C — горячая струя только усилит парниковый эффект в закрытых полостях. Добавьте в воду активную автошампунь с нейтральным pH (6.5–7.5), чтобы растворить битумные и масляные отложения. Полноценное обезжиривание выполняется после высыхания, используя уайт-спирит или антисиликон в аэрозольной упаковке.

Просушите поверхность строительным феном с температурой 50–70°C в течение 15–20 минут. Влага, оставшаяся в микропорах, станет причиной отслаивания мастики уже через сезон.

Контролируйте степень сухости тыльной стороной ладони — металл должен быть теплым и не липнуть. Теперь обработайте преобразователем ржавчины на основе ортофосфорной кислоты (концентрация 15–25%). Распыляйте состав из пульверизатора с расстояния 20 см, расходуя 150–200 мл на одну арку. Время реакции составляет 30–40 минут, после чего белый налет цинка фосфата необходимо смыть водой и снова просушить феном.

Выбор защитного материала зависит от условий эксплуатации. Битумные мастики, такие как «Мовиль» или «Dinitrol 494», наносятся кистью в два слоя общей толщиной 0.8–1.2 мм.

Каждый слой выдерживается 2–3 часа при комнатной температуре. Эти составы дешевы и эластичны, но боятся ударов гравия — после зимы на них появляются сколы. Для регионов с обильной посыпкой дорог солью предпочтительнее полиуретановые или каучуковые покрытия (например, «Body 950» или «Raptor»). Они тверже, имеют толщину до 1.5 мм и сохраняют целостность при температуре от -40 до +120°C.

Нанесение выполняется краскопультом с соплом 1.8–2.2 мм под давлением 2.5–3 бар. Обратите внимание, что полиуретановые грунты требуют предварительной обработки эпоксидным праймером — это обеспечивает адгезию к оцинкованной или необработанной стали.

Смешивание компонентов происходит в пропорции 4:1 по объему, жизнеспособность готовой смеси не превышает 45 минут. Распыляйте полосами с перекрытием 50%, начиная от дальнего края арки к внешней стороне.

Особого внимания заслуживают сварные швы и кромки. Именно здесь из-за капиллярного эффекта скапливается влага даже после мойки.

Для этих зон используйте более вязкий состав — густую мастику на основе каучука с добавлением алюминиевой пудры. Ее втирают шпателем в зазор, добиваясь заполнения полости на глубину 10–15 мм. Такой метод предотвращает «жучки» — точечные вздутия, которые проступают через год после ремонта.

После высыхания основного слоя (24 часа при влажности воздуха не выше 75%) нанесите финишную защиту — жидкий пластик или гравиестойкое покрытие. Толщина финиша 300–400 мкм, его задача — абсорбировать кинетическую энергию мелких камней.

Для арок внедорожников, часто выезжающих на грунтовки, рекомендовано армирование стекловолокном. Стеклосетка с ячейкой 2×2 мм вдавливается в свежий слой мастики, после чего наносится еще один слой толщиной 1 мм.

При работе с двухкомпонентными составами строго соблюдайте температуру нанесения. Большинство полимеров текучи при +15…+25°C, а при похолодании до +5°C вязкость возрастает на 40–60%, что приводит к образованию пропусков.

Используйте инфракрасную лампу для подогрева обрабатываемой зоны до 30–35°C — это улучшит растекаемость. Не забывайте защищать тормозные шланги и пыльники стоек, закрывая их полиэтиленом и малярным скотчем.

В случае сильного сквозного разрушения металла, когда на арке появились дыры диаметром более 2 см, никакая обработка не поможет. Придется вырезать пораженный фрагмент и приваривать заплатку из стали толщиной 0.8–1.0 мм, аналогичной заводской.

После сварки шов зачищается лепестковым кругом зернистостью P60, затем обрабатывается цинкосодержащим грунтом. Только на эту основу наносят защитную мастику — прямо на голый металл покрытие не ляжет.

Финишное покрытие обязательно должно заходить на внешнюю сторону крыла на 2–3 см, создавая плавный переход. Это предотвращает подкоп краски от края арки.

Для контроля равномерности используйте толщиномер покрытий (например, Elcometer) — в идеале слой должен варьироваться в пределах 1.0–1.8 мм без резких перепадов. После полной полимеризации (обычно 48–72 часа) устанавливайте подкрылки обратно, предварительно очистив их изнутри и обработав силиконовой смазкой.

Помните, что даже идеально выполненная изоляция не будет вечной. Раз в два года осматривайте эти полости через смотровую канаву, простукивая молоточком из мягкого металла — глухой звук укажет на отслоение.

При обнаружении сколов подкрашивайте их кисточкой, не дожидаясь разрастания коррозии. Только системный подход к уходу за кузовом позволит сохранить автомобиль на 10–12 лет без серьезных сварочных работ.
