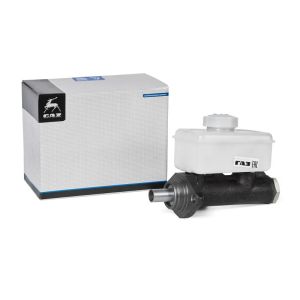

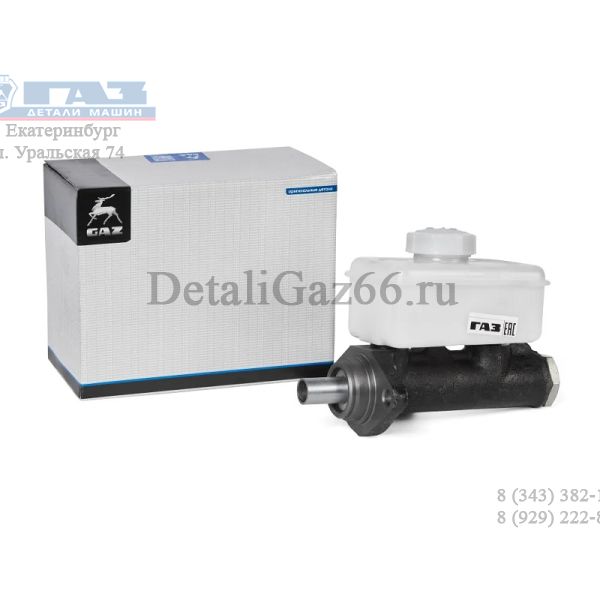

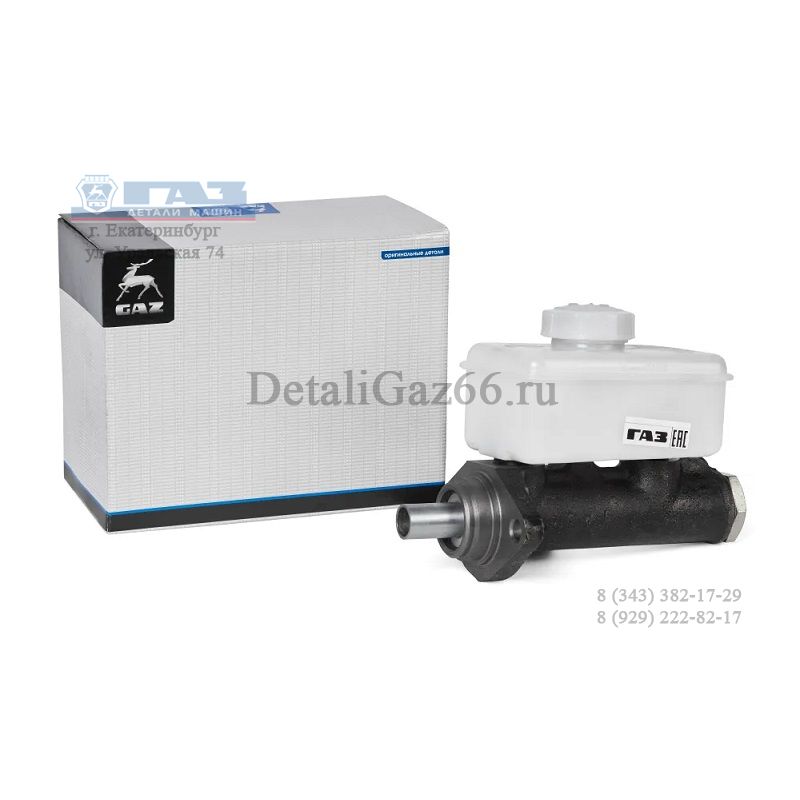

Цилиндр тормозной гл. ГАЗель,Волга без дат. (ПАО "ГАЗ" Оригинал) /24-10-3505010-01/

Наименование Цилиндр главный Обозначение 24-10-3505010-01 Служебный номер 24-10-3505010-01 Группа 35 Тормоза П/группа Главный цилиндр тормоза (гидротормозов) Код ТНВД 8708309901 Транзитная норма 130 Масса, кг 1,7 Обьем 0,0032 Габариты 101X150X210 Конструкторский состав Поз. Обозначение Я/А А/Я Наименование Я/А А/Я Кол-во 0 3110-3505182 Комплект запчастей 1 1 24-10-3505028 Поршень первичный 1 2 31029-3505100 Бачок главного цилиндра 1 3 3105-3505086 Заглушка 2 4 297608-П29 Кольцо Б32 1 5 24-10-3505015 Корпус цилиндра 1 6 24-10-3505023 Кольцо упорное поршня 1 7 24-10-3505025 Пробка 1 7 53-3550025 Пробка 1 8 24-10-3505027 Шайба поршня 1 9 24-10-3505031 Пружина вторичная 1 10 24-10-3505033 Манжета наружная 1 11 24-10-3505035 Манжета главная 1 12 24-10-3505036 Манжета разделительная 1 13 24-10-3505099 Втулка направляющая 1 14 24-10-3505101 Шайба упорная 1 15 52-04-3505109 Крышка бачка 1 16 52-04-3505112 Чехол защитный бачка главного цилиндра 1 17 24-10-3505128 Поршень вторичный 1 18 24-10-3505135 Втулка защитная 1 19 51П-3550024 Прокладка пробки 1 20 412-3505067 Втулка соединительная бачка главного цилиндра тормоза 2 21 412-3505073 Трубка соединительной втулки бачка главного цилиндра тормоза 2 23 3307-3903270 Символ типа тормозной жидкости 1 25 3307-3903270 Символ типа тормозной жидкости 1 [26] 3110-3505073 Трубка соединительной втулки ( 2шт.примен. взамен поз.21 ) 2
