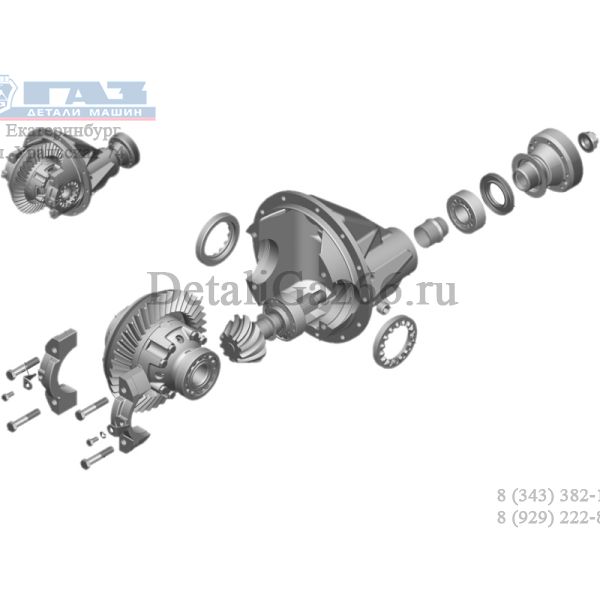

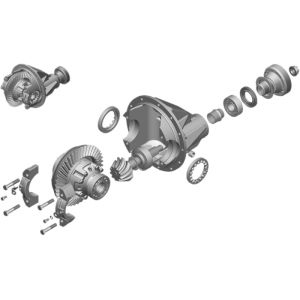

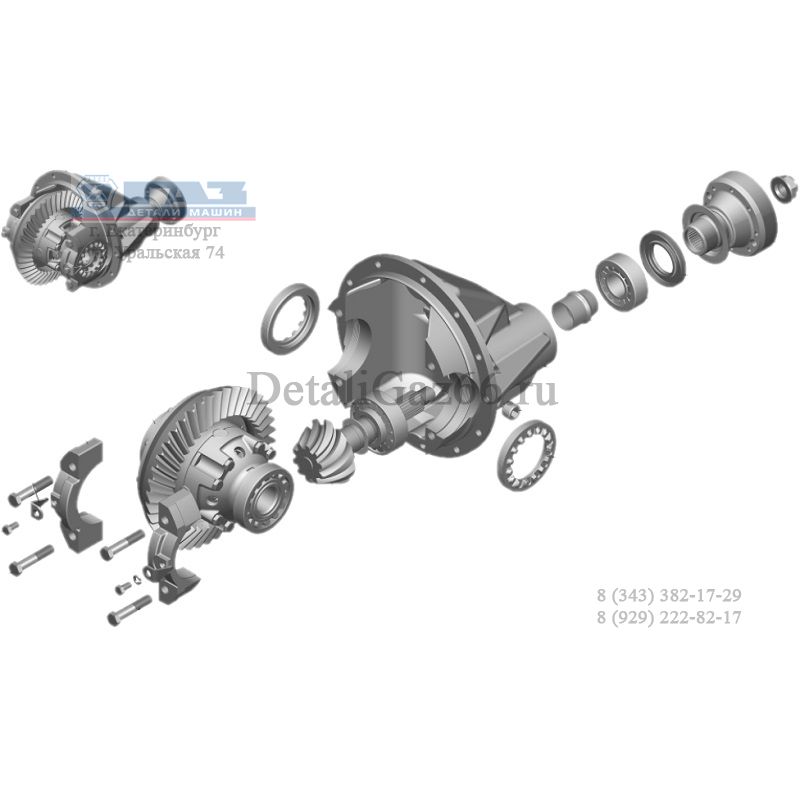

Редуктор заднего моста ГАЗель 4WD Cummins ISF 2.8 по ШРУС (43/10) (ПАО "ГАЗ") /32217-2402010-110/

Наименование Редуктор заднего моста Обозначение 32217-2402010-110 Служебный номер 3221-70-2402010-110 Группа 24 Мост задний (мосты задние) П/группа Редуктор заднего моста (главная передача) Код ТНВД Транзитная норма Обьем 0,029871875 Габариты 275*275*395 Конструкторский состав Поз. Обозначение Я/А А/Я Наименование Я/А А/Я Кол-во 1 3302-2402018 Крышка подшипника дифференциала 2 2 .49046406 Манжета BDATAL2SL 42-75-9/16 1 3 32217-2402138-20 Фланец ведущей шестерни 1 4 3302-2403010-20 Дифференциал с ведомой шестерней 1 5 3302-2402038 Гайка ведущей шестерни 1 6 296576-П29 Пробка КГ1/2" 1 [7] 24-10-2402052 Манжета 42х75х10 ( 1шт. примен. взамен поз.2 ) 1 8 3302-2402013 Картер редуктора 1 9 3302-2402017-40 Шестерня ведущая главной передачи 1 [10] 24-2402046 Кольцо регулировочное ведущей шестерни заднего моста ( ) 1 [11] 21-2402047-01 Кольцо регулировочное ведущей шестерни заднего моста (толщина 1,53 мм) ( ) 1 [12] 24-2402048 Кольцо регулировочное ( ) 1 [13] 21-2402049-01 Кольцо регулировочное ведущей шестерни заднего моста (толщина 1,63 мм) ( ) 1 [14] 24-2402061 Кольцо регулировочное ( ) 1 [15] 24-2402065 Кольцо регулировочное ( ) 1 [16] 24-2402066 Кольцо регулировочное ( ) 1 [17] 24-2402072 Кольцо регулировочное ( ) 1 [18] 21-2402073-01 Кольцо регулировочное ведущей шестерни заднего моста (толщина 1,73 мм) ( ) 1 [19] 21-2402074-01 Кольцо регулировочное ведущей шестерни заднего моста (толщина 1,33 мм) ( ) 1 [20] 24-2402075 Кольцо регулировочное ( ) 1 [21] 21-2402076-01 Кольцо регулировочное ведущей шестерни заднего моста (толщина 1,43 мм) ( ) 1 [22] 24-2402077 Кольцо регулировочное ( ) 1 [23] 24-2402083 Кольцо регулировочное ( ) 1 [24] 24-2402090 Кольцо регулировочное ( ) 1 [25] 24-2402091 Кольцо регулировочное ( ) 1 [26] 24-2402095 Кольцо регулировочное ( ) 1 [27] 24-2402096 Кольцо регулировочное ( ) 1 [28] 24-2402097 Кольцо регулировочное ( ) 1 [29] 24-2402098 Кольцо регулировочное ( ) 1 [30] 24-2402099 Кольцо регулировочное ( ) 1 [31] 24-2402100 Кольцо регулировочное ( ) 1 [33] .ВТ1-0658 Подшипник роликовый конический ВТ1-0658 (6-27606АШ2) ( 1шт. примен. взамен поз.74 ) 1 [34] .ВТ1-0657 Подшипник роликовый конический ВТ1-0657 (6-27607АШ2) ( 1шт. примен. взамен поз.75 ) 1 38 3105-3505086 Заглушка 2 66 3302-2402030 Втулка распорная подшипников ведущей шестерни 1 67 3302-2403040 Гайка подшипника дифференциала 2 [68] 3102-2403044 Пластина стопорная ( ) 2 [69] 3102-2403045 Пластина стопорная ( ) 2 70 201454-П29 Болт М8-6gх16 2 71 4593486-606 Болт М12-6gх60 4 72 252135-П2 Шайба 8Т 2 [74] .6-27606АШ2 Подшипник (6-27606АШ2) ( 1шт. допуск. замена на поз.33 ) 1 [75] .6-27607АШ2 Подшипник (6-27607АШ2) ( 1шт. допуск. замена на поз.34 ) 1
