Крышка КПП ГАЗон NEXT (дистанционный привод КПП) н/о (ООО "НИЖЕГОРОДСКИЕ МОТОРЫ" ГАЗ Оригинал) /С40R13-1702208-01/

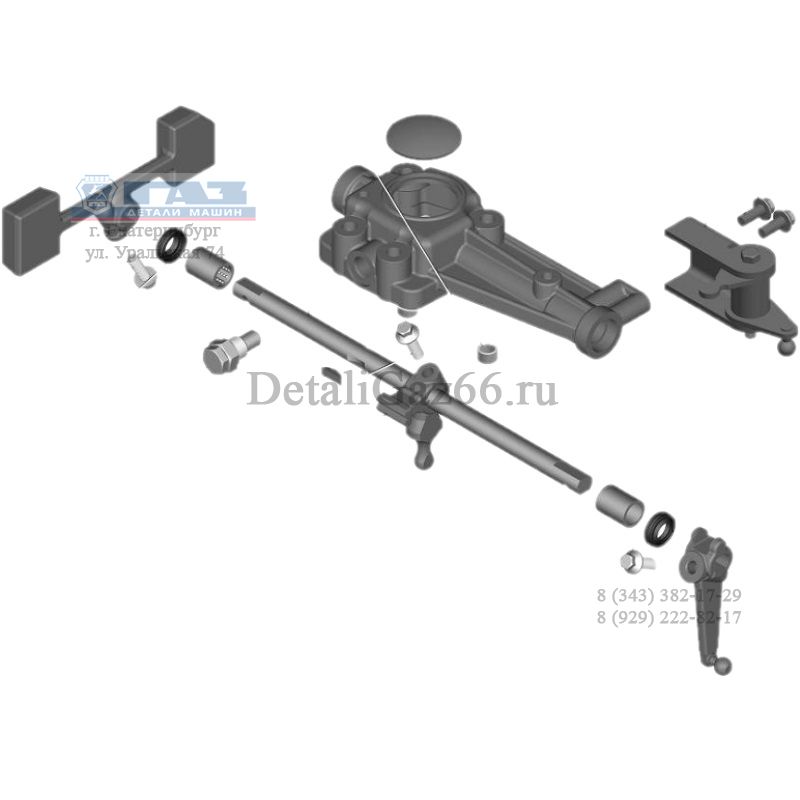

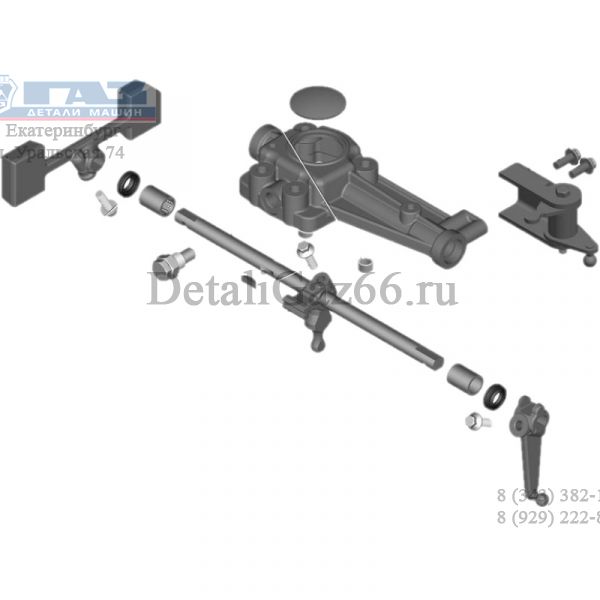

Наименование Крышка механизма управления С40R13 1702208 01 Обозначение С40R13-1702208-01 Служебный номер 4013-00-1702208-001 Группа 17 Коробка передач П/группа Механизм переключения передач Код ТНВД Транзитная норма Обьем 0,00947625 Габариты 375*190*133 С40R13-1702208 (старая конструкция) и C40R13-1702208-01 (новая конструкция) взаимозаменяемые. Изготовление старой конструкции более не возможно, т.к. нет входящих комплектующих. дата 01.04.2025 Конструкторский состав Поз. Обозначение Я/А А/Я Наименование Я/А А/Я Кол-во 1 С40R13-1702149 рычаг включения с40r13 1702149 1 1 С40R13-1702149-10 Рычаг включения 1 2 С40R13-1702152-02 Рычаг выборки с опорой С40R13 1702152 02 1 3 С40R13-1702119 Фиксатор рычага переключения передач 1 5 293257-П29 Шайба 8 2 8 С40R13-1702120 Рычаг переключения передач 1 10 C40R13-1702167-10 Противовес 1 10 С40R13-1702167-20 Противовес 1 11 С40R13-1702209 Крышка 1 12 А31R32-1702210 Шпонка 1 13 С40R13-1702211-10 вал переключения передач 1 13 С40R13-1702211-20 Вал переключения передач 1 14 4301-1701249 Втулка установочная 2 [15] 4593761-102 Болт М6-6gх16 ( 1шт. допуск. замена на поз.20 ) 1 [16] 4593761-119 Болт М8-6gх20 ( 2шт. допуск. замена на поз.21 ) 2 [17] 4593761-121 Болт М8-6gх25 передней крышки головки цилиндров с шайбой ( 1шт. допуск. замена на поз.22 ) 1 [17] 4593761-121 Болт М8-6gх25 передней крышки головки цилиндров с шайбой ( 3 шт. допуск. замена на поз.22 ) 3 18 201455-П29 Болт М8-6gх18 2 19 260321-П Заглушка 52 1 [20] 290S012-71 Болт М6х16-8.8-016 СТП 37.102.1195-97 ( 1шт. примен. взамен поз.15 ) 1 [21] 290S023-71 Болт М8х20-8.8-016 СТП 37.102.1195-97 ( 2шт. примен. взамен поз.16 ) 2 21 290S023-79121 Болт DIN EN 1662-М8х20-8.8-flZn- 480ч.-серый 290S023 79121 2 22 290S024-71 Болт DIN EN1662-М8х25-8.8-A3L 1 [22] 290S024-71 Болт DIN EN1662-М8х25-8.8-A3L ( 3 шт. примен. взамен поз.17 ) 3 27 С40R13.1702139-01 Манжета 15х25,3х6,5х8,5 2 28 .LВD15Х21Х27SТТN1 Подшипник шариковый линейного перемещения LВD15x21x27SТТN1 2 [32] С40R13.1702139 Манжета 15х25,3х6,5х8,5 ( 2шт. примен. взамен поз.27 ) 2 [33] С40R13.1702139-02 Манжета 15х25,3х6,5х8,5 ( 2шт. примен. взамен поз.27 ) 2
