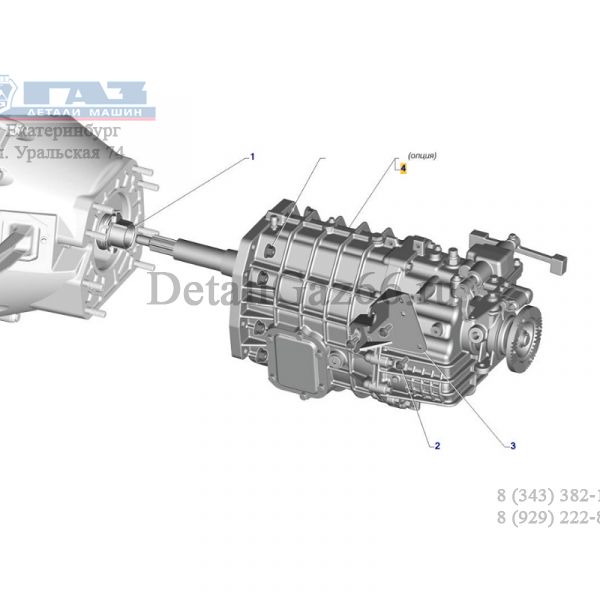

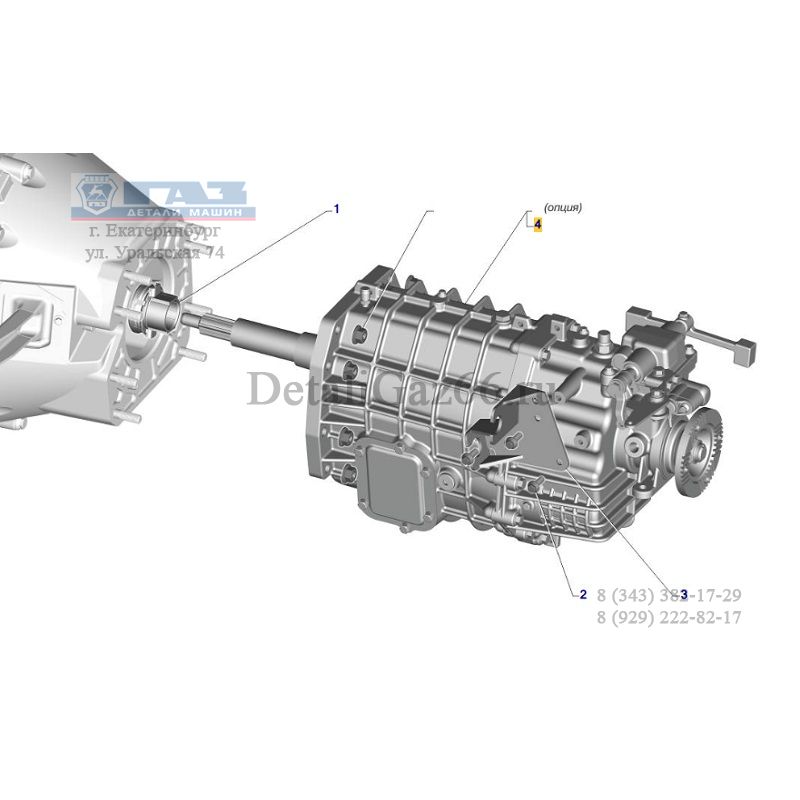

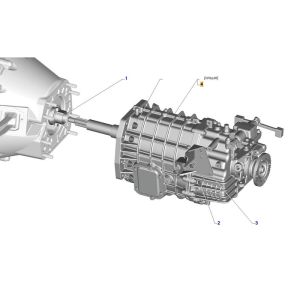

Коробка передач Валдай NEXT с дв. Cummins 2,8 Евро-5 (ООО "НИЖЕГОРОДСКИЕ МОТОРЫ" ГАЗ Оригинал) /C49RD2-1700010/

Наименование Коробка передач С49RD2 1700010 Обозначение С49RD2-1700010 Служебный номер 492-0-1700010-0 Группа 17 Коробка передач П/группа Коробка передач в сборе Код ТНВД Транзитная норма Обьем 0,085574151 Габариты 789*309*351 Конструкторский состав Поз. Обозначение Я/А А/Я Наименование Я/А А/Я Кол-во 1 А31R22-1701025-20 Вал первичный А31R22 1701025 20 1 1 А31R22-1701025-40 Вал первичный 1 2 А31R22-1701039-10 Крышка подшипника первичного вала А31R22 1701039 10 1 3 А31R22-1701046 Вал промежуточный А31R22 1701046 1 4 А31R22-1701100 Вал вторичный А31R22 1701100 1 4 А31R22-1701100-10 Вал вторичный 1 5 А21R22-1701176 Сапун 1 6 А31R22-1702010 Механизм переключения передач А31R22 1702010 1 7 С49RD2-1702208 Крышка механизма управления С49RD2 1702208 1 8 С49RD2-1701238-10 Фланец с отражателем С49RD2 1701238 10 1 8 С49RD2-1701238 Фланец с отражателем С49RD2 1701238 1 [9] 51-2402052-Б4 Манжета ведущей шестерни главной передачи ( 1шт. примен. взамен поз.73 ) 1 11 33027-1802157 Кольцо уплотнительное 2 12 560.1005167 Болт фланцевый (2178579/2) 14 13 А31R22-1701010-40 Картер коробки передач задний 1 13 А31R22-1701010-20 Картер коробки передач задний А31R22 1701010 20 1 14 А31R22-1701014-10 Картер коробки передач передний 1 14 А31R22-1701014 Картер коробки передач передний А31R22 1701014 1 16 3105-1701029 Штифт центровочный 2 17 А31R22-1701082 Шестерня промежуточная заднего хода А31R22 1701082 1 18 А31R22-1701090 Ось промежуточной шестерни заднего хода А31R22 1701090 1 19 А31R22-1701091 Шайба упорная шестерни заднего хода А31R22 1701091 1 20 А31R22-1701096 Втулка оси А31R22 1701096 1 [21] А31R22-1701315-10 Кольцо регулировочное ( ) 1 [21] 3302-1701315 Кольцо регулировочное ( ) 1 [22] 3302-1701316 Кольцо регулировочное ( ) 1 [22] А31R22-1701316-10 Кольцо регулировочное ( ) 1 [23] А31R22-1701317-10 Кольцо регулировочное ( ) 1 [23] 3302-1701317 Кольцо регулировочное ( ) 1 [24] 3302-1701318 Кольцо регулировочное ( ) 1 [24] А31R22-1701318-10 Кольцо регулировочное ( ) 1 [25] А31R22-1701319-10 Кольцо регулировочное ( ) 1 [25] 3302-1701319 Кольцо регулировочное ( ) 1 [26] 3302-1701320 Кольцо регулировочное ( ) 1 [26] А31R22-1701320-10 Кольцо регулировочное ( ) 1 [27] А31R22-1701321-10 Кольцо регулировочное ( ) 1 [27] 3302-1701321 Кольцо регулировочное ( ) 1 [28] 3302-1701322 Кольцо регулировочное ( ) 1 [28] А31R22-1701322-10 Кольцо регулировочное ( ) 1 [29] А31R22-1701323-10 Кольцо регулировочное ( ) 1 [29] 3302-1701323 Кольцо регулировочное ( ) 1 [30] 3302-1701324 Кольцо регулировочное ( ) 1 [30] А31R22-1701324-10 Кольцо регулировочное ( ) 1 31 А31R22-1701325-10 Кольцо регулировочное 1 [31] 3302-1701325 Кольцо регулировочное ( ) 1 [32] 3302-1701326 Кольцо регулировочное ( ) 1 [32] А31R22-1701326-10 Кольцо регулировочное ( ) 1 [33] А31R22-1701315 Кольцо регулировочное А31R22 1701315 ( ) 1 [34] А31R22-1701316 Кольцо регулировочное А31R22 1701316 ( ) 1 [35] А31R22-1701317 Кольцо регулировочное А31R22 1701317 ( ) 1 [36] А31R22-1701318 Кольцо регулировочное А31R22 1701318 ( ) 1 [37] А31R22-1701319 Кольцо регулировочное А31R22 1701319 ( ) 1 [38] А31R22-1701320 Кольцо регулировочное А31R22 1701320 ( ) 1 [39] А31R22-1701321 Кольцо регулировочное А31R22 1701321 ( ) 1 [40] А31R22-1701322 Кольцо регулировочное А31R22 1701322 ( ) 1 [41] А31R22-1701323 Кольцо регулировочное А31R22 1701323 ( ) 1 [42] А31R22-1701324 Кольцо регулировочное А31R22 1701324 ( ) 1 [43] А31R22-1701325 Кольцо регулировочное А31R22 1701325 ( ) 1 [44] А31R22-1701326 Кольцо регулировочное А31R22 1701326 ( ) 1 [45] А31R22-1701327 Кольцо регулировочное А31R22 1701327 ( ) 1 [46] А31R22-1701328 Кольцо регулировочное А31R22 1701328 ( ) 1 [47] А31R22-1701329 Кольцо регулировочное А31R22 1701329 ( ) 1 [48] А31R22-1702075 Стопор А31R22 1702075 ( 2шт. допуск. замена на поз.85 ) 2 49 А31R22-1702093 Головка штока включения передач А31R22 1702093 1 52 С41R92-2402042 Гайка ведущей шестерни 1 53 А31R22-3802033 Ротор датчика скорости А31R22 3802033 1 54 14-3802036 Кольцо уплотнительное 2 56 290S012-79121 Болт DIN EN 1662-М6х16-8.8-flZn- 480ч.-серый 290S012 79121 2 56 290S012-79121 Болт DIN EN 1662-М6х16-8.8-flZn- 480ч.-серый 290S012 79121 3 57 290S024-79121 Болт DIN EN 1662-М8х25-8.8-flZn- 480ч.-серый 290S024 79121 3 [58] 290К008-71 Болт ГОСТ ISO 4162-М8х30-U-8.8-A3L 290К008 71 ( 1 шт. допуск. замена на поз. 63 ) 1 59 200263-П29 Болт М8-6gх35 4 61 252135-П2 Шайба 8Т 4 [63] 290S025-71 Болт DIN EN1662-М8х30-8.8-A3L ( 1 шт. примен. взамен поз 58 ) 1 64 290S031-79121 Болт DIN EN 1662-М8х60-8.8-flZn- 480ч.-серый 290S031 79121 1 [67] .3К25Х35Х30Е Подшипник роликовый радиальный игольчатый без колец 3K25x35x30Е ГОСТ 24310-80 .3К25Х35 Х30Е ( 1 шт. примен. взамен поз. 72 ) 1 68 .F-213256.1 Подшипник шариковый линейного перемещения.F-213256.1 .F-21325 6.1 2 69 .F-222707 Фиксатор .F-22270 7 1 70 С41А21-1701098 Пробка магнитная 1 70 .Н01799-01 Пробка магнитная М18х1,5 1 70 С40R13-1701098 Пробка магнитная 1 70 С40R13.1701098 Пробка магнитная М18х1,5х12 1 71 С40R13.1701098-10 Пробка М18х1,5х12 1 71 .Н01243-01 Пробка М18х1,5 1 71 296494-П29 Пробка М18х1,5х12 1 [72] .К25Х35Х30 Подшипник роликовый радиальный без колец 25х35х30 .К25Х35Х 30 ( 1 шт. допуск. замена на поз. 67 ) 1 [72] .К25Х35Х30А ПОДШИПНИК РОЛИКОВЫЙ ( 1шт. допуск. замена на поз.67 ) 1 73 А31R22.1701210 Манжета 47,60x80,14x9,7/16,1 А31R22. 1701210 1 73 С41R11.1701210 Манжета BDAT2SLLKFSF 55-82-9/16 1 [74] А63R42.3843010 Датчик импульсов ПД8093-7 ТУ BY 300125187.211-2006 ( 1 шт. допуск. замена на поз.75 ) 1 [75] А63R42.3843010-01 Датчик скорости ТУ 37.453.225-2013 ( 1 шт. примен. взамен поз.74 ) 1 76 406.3847050-06 Датчик фазы (406.10 ГАЗ) 1 77 .1352.3768-08 Выключатель света заднего хода 1352.3768-08 ТУ 4573-109-11979056-2013 .1352.37 68-08 1 [78] А63R42.3843010-02 Датчик скорости ТУ 37.473.189-2014 ( 1 шт. примен. взамен поз. 74 или поз. 75 ) 1 [79] С41R11.2402052-01 Манжета 55х82х10/17 С41R11. 2402052 01 ( 1шт. примен. взамен поз.73 ) 1 [80] А31R22-1701327-10 Кольцо регулировочное ( ) 1 [81] А31R22-1701328-10 Кольцо регулировочное ( ) 1 [82] А31R22-1701329-10 Кольцо регулировочное ( ) 1 [85] А31R22-1702075-01 Стопор А31R22 1702075 01 ( 2шт. примен. взамен поз.48 ) 2 [118] .LВD192627SТТN1 Подшипник шариковый линейного перемещения LBD192627STTN1 ( 2шт. примен. взамен gjp/68 ) 2 [118] .LВD19Х26Х27SТТN1 Подшипник шариковый линейного перемещения LBD19x26x27STTN1 ( 2шт. примен. взамен поз.68 ) 2 Расчет применяемости: С49RD2-1700010 Коробка передач С49RD2 1700010 С49RD2-1700007 Установка коробки передач на двигатель С49RD2 1700007
