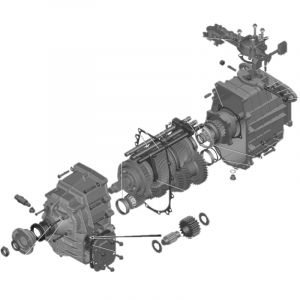

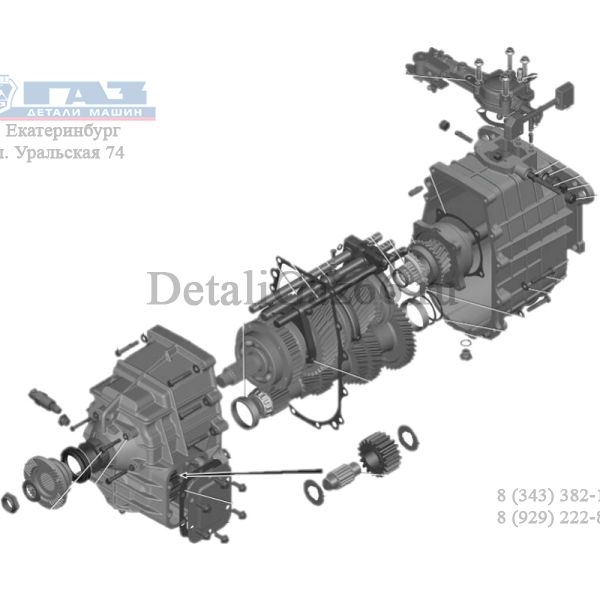

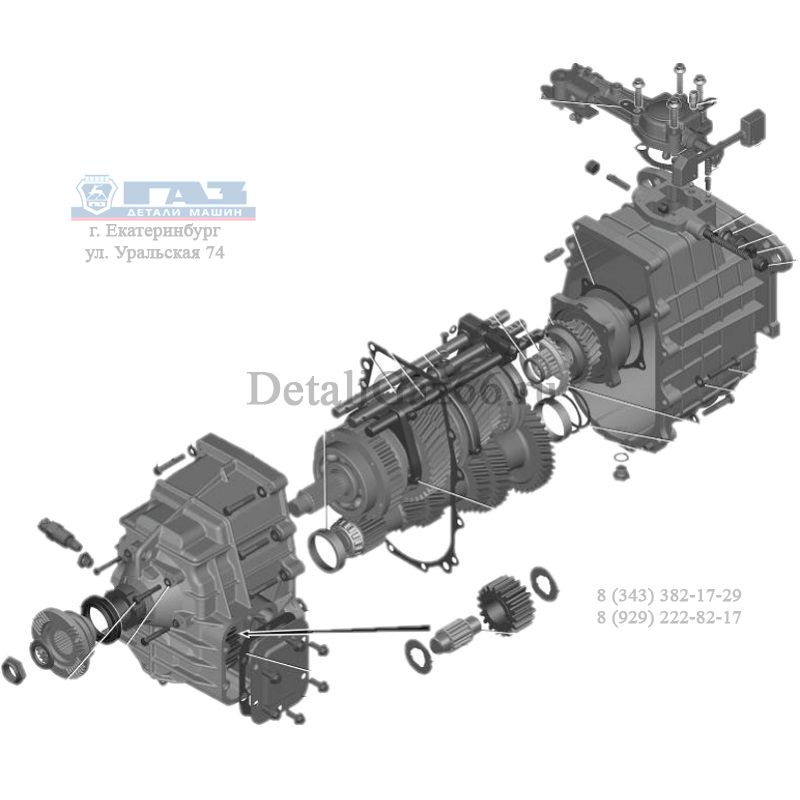

Коробка передач ГАЗон NEXT дв. ЯМЗ-534 ЕВРО-5 (ООО "НИЖЕГОРОДСКИЕ МОТОРЫ" ГАЗ) /С40R13В-1700010/

Наименование Коробка передач Обозначение С40R13В-1700010 Служебный номер 4013-3-1700010-0 Группа 17 Коробка передач П/группа Коробка передач в сборе Код ТНВД Транзитная норма Обьем 0,12873696 Габариты 803*480*334 Конструкторский состав Поз. Обозначение Я/А А/Я Наименование Я/А А/Я Кол-во 1 А21R22-1701176 Сапун 1 2 С41R11V-1701022 Вал первичный в крышке 1 3 33104-1701048-01 Вал промежуточный коробки передач 1 4 С40R13-1701098 Пробка магнитная 1 5 С41R11V-1701100 Вал вторичный 1 6 С41R11-1701238 Фланец с отражателем 1 7 С41R11-1702023 Шток переключения 1-й передачи и заднего хода с головкой 1 8 С41R11-1702055-10 Шток переключения 2-й и 3-й передач с головкой С41R11 1702055 10 1 9 С40R13-1702208-01 Крышка механизма управления С40R13 1702208 01 1 10 4301-3509055 Прокладка 2 11 4301-1701248 Шайба гайки фланца 1 12 293292-П29 Шайба 8,5 1 13 С40R13-1701099 Пробка М18x1,5х12 1 14 305453-П Штифт 4,5х16,4 1 15 4301-1601300 Шайба пружинная коническая 11 16 4301-1601301 Шайба пружинная коническая 12 17 С41R11-1701015 Картер коробки передач передний 1 18 С40R13-1701016 Картер коробки передач задний 1 19 3309-1701018 Прокладка картеров 1 20 3309-1701020 Крышка люка 1 21 4301-1701021 Прокладка крышки люка 1 22 3309-1701042 Прокладка крышки первичного вала 1 [23] 3309-1701062 Прокладка регулировочная ( ) 4 [24] 3309-1701063 Прокладка регулировочная ( ) 4 25 3309-1701080 Шестерня промежуточная заднего хода 1 26 3309-1701090 Ось шестерни заднего хода 1 27 4301-1701091 Шайба упорная шестерни заднего хода 2 28 С41R11-1701132 Шайба переднего подшипника вторичного вала 1 29 3309-1701167 Штифт центрирующий картеров коробки передач 2 30 4301-1701247 Гайка фланца вторичного вала 1 31 3309-1702019 Болт крепления вилок 2 32 С41R11-1702027 Вилка включения 4 и 5 передач 1 33 С41R11-1702028 Сухарь вилок переключения передач 6 34 С41R11-1702029-20 Вилка включения 2-й и 3-й передач С41R11 1702029 20 1 35 С41R11-1702060-10 Шток переключения 4-й и 5-й передач 1 36 3309-1702086 Заглушка 2 37 С41R11-1702090 Толкатель 3 38 52-1702097 Предохранитель включения 2 39 С40R13-1702098 Пружина предохранителя 1 40 3309-1702098 Пружина предохранителя 1 41 4301-1702106 Пружина фиксатора 3 42 3309-1702131 Прокладка картера рычага 1 45 21П-3716078-Б Прокладка выключателя света заднего хода 1 46 3302-3724293 Кронштей крепления колодок 2 47 С41R11-3802033 Ротор датчика скорости 1 49 3309-1701148 Кольцо синхронизатора 1 [50] 4593761-163 Болт М10-6gх25 ( 6шт. допуск. замена на поз.58 ) 6 51 290S042-71 Болт DIN EN 1662-М10х55-8.8-A3L 4 52 200263-П29 Болт М8-6gх35 4 53 200320-П29 Болт М10-6gх55 10 54 201456-П29 Болт М8-6gх20 1 55 201468-П29 Болт М8-6gх50 4 56 201505-П29 Болт М10-6gх45 2 57 260305-П29 Заглушка 16 1 [58] 290S036-71 Болт М10х25-8.8-016 СТП 37.102.1195-97 ( 6шт. примен. взамен поз.50 ) 6 60 296870 Шарик 10-100 4 61 508607-П Шарик Б 7,938-40 3 64 .6-7207АК1Ш2 Подшипник роликовый конический однорядный 6-7207АК1Ш2 ГОСТ 2 2 66 .64706Е Подшипник роликовый радиальный (.64706) 1 67 .264706 Подшипник передний вторичного вала 1 68 51-2402052-Б4 Манжета ведущей шестерни главной передачи 1 [69] А63R42.3843010 Датчик импульсов ПД8093-7 ТУ BY 300125187.211-2006 ( 1шт. допуск. замена на поз.73 ) 1 70 3302.3716010 Выключатель света заднего хода 1 [71] .6У-7207АЕК1Ш2 Подшипник роликовый конический однорядный 6У-7207АЕК1Ш2 ГОСТ ( 2шт. примен. взамен поз.64 ) 2 [73] А63R42.3843010-01 Датчик скорости ТУ 37.453.225-2013 ( 1шт. примен. взамен поз.69 ) 1
