Комплект для замены ТНВД Bosch 5341.1111008 на ТНВД ЯЗДА 53443.1111008-30 (ПАО "Автодизель"(ЯМЗ)) /5340.3906007/

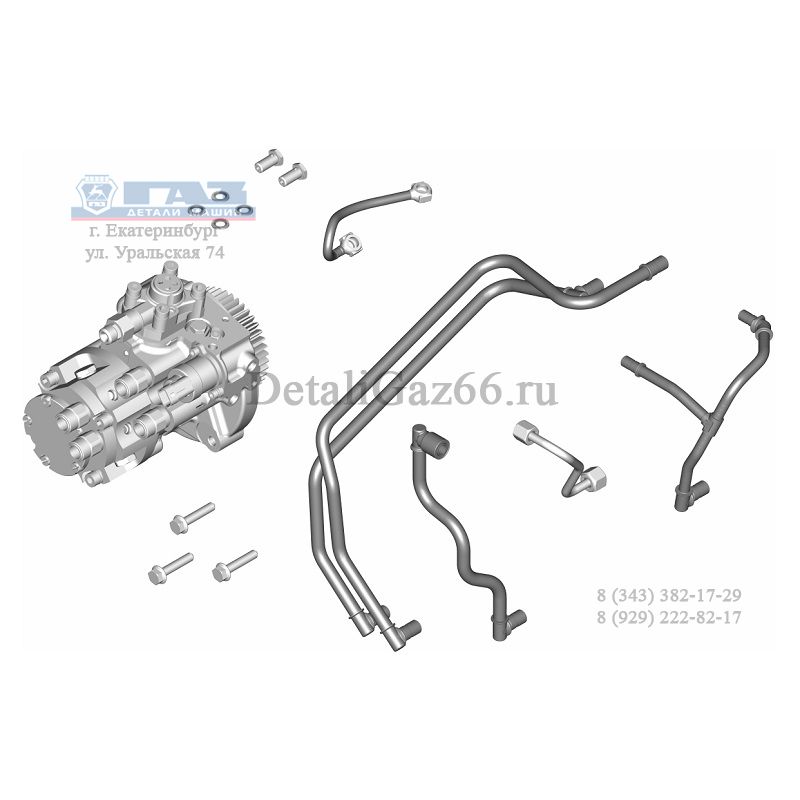

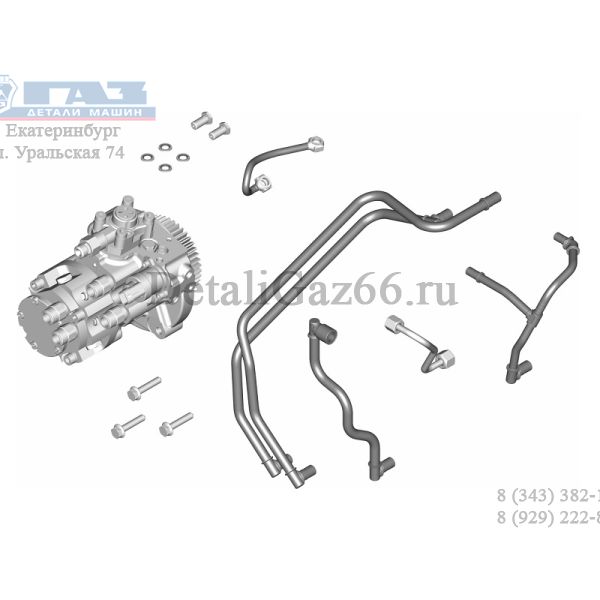

Наименование Комплект деталей для замены ТНВД Bosch на ТНВД ЯЗДА 5340.3906007 Обозначение 5340.3906007 Служебный номер 5340-00-3906007-000 Группа 39 Инструмент и принадлежности П/группа Комплект запасных частей Код ТНВД Транзитная норма Обьем 0,01064 Габариты 280*200*190 Применяемость: двигатели ЯМЗ-534 с ТНВД 5341.1111008 (2000 бар) При замене ТНВД CP4.1 5341.1111008 (2000 бар) на ТНВД 53443.1111008-30, следует заменить трубку высокого давления от ТНВД к рампе, трубки низкого давления, применить трубку подвода масла к ТНВД и перепрограммировать ЭБУ (имя программы, см. Таблица 2). Состав: полный перечень деталей для замены 1, ТНВД в сборе с шестерней 53443,1111008-30 1шт 2, Трубка подвода масла к ТНВД 53443,1111614-10 1шт 3.Трубка высокого давления 53443,1112407 или -01 1шт 4. Топливопроводы дренажные 53443,1104378 1шт 5, трубка подвода топлива к двигателю 53443,1104410 1шт 6, Трубка подвода топлива к фильтру 53443,1104422 1шт 7. Трубка подвода топлива к ТНВД 53443,1104426 8, Болт м10 310122-п29 2шт 9, Шайба 8,9211 4шт 10, болт м8 8,9094 3 шт Инструкция по установке: 1. Перед установкой ТНВД в корпус шестерен, уплотнительное кольцо смазать консистентной смазкой типа ЦИАТИМ-221 ГОСТ 9433-202. Установить трубку подвода масла в ТНВД ввернув болт крепления «от руки», подложив 2 шайбы с обеих сторон наконечника трубки. Установить ТНВД в расточку корпуса шестерен. Затяжку болтов производить с Мкр от 20 до 25 Н·м. 2. Из блока цилиндров вывернуть пробку. Установить на ее место трубку подвода масла ввернув болт «от руки» подложив 2 шайбы с обеих сторон наконечника трубки . Затянуть окончательно 2 болта крепления трубки подвода масла с Мкр от 22 до 32 Н?м. 3. Наживить гайки трубки высокого давления на рампу и ТНВД. Окончательно затянуть гайки трубки высокого давления с момент затяжки от 30 до 35 Н·м. 4. Установить трубку к ТНВД, закрепив ее с помощью хомута к кляммеру используя болт и гайку . Установить трубку на ТНВД, подсоединить к фитингу на рампе и к штуцеру трубки слива топлива. Установить трубки к ТНВД и к фитингам фильтра тонкой очистки топлива и закрепить их на держатель . Установить на трубки две скобы соединив их болтом с моментом Мкр от 8 до 10 Н·м. Наконечники трубопроводов устанавливать в ответные детали до щелчка.
