Комплект для замены ТНВД Bosch 5340.1111008 на ТНВД ЯЗДА 53445.1111008 (ПАО "Автодизель"(ЯМЗ)) /5340.3906007-30/

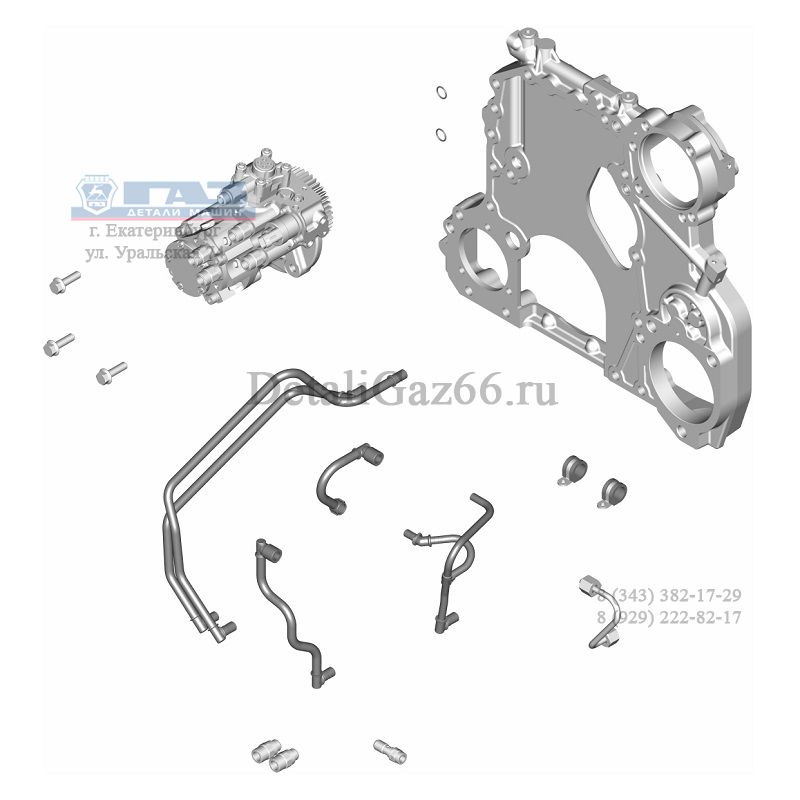

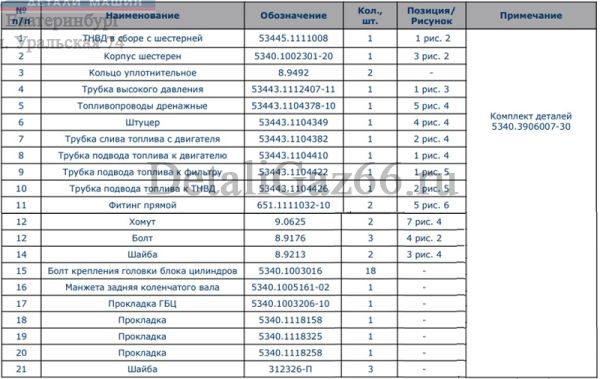

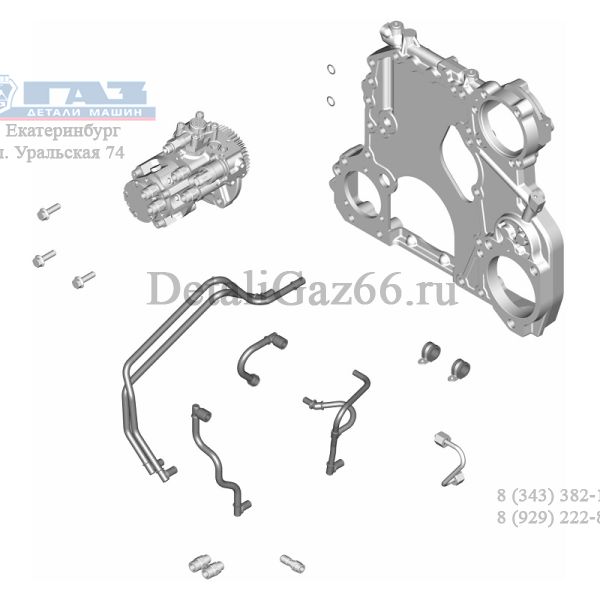

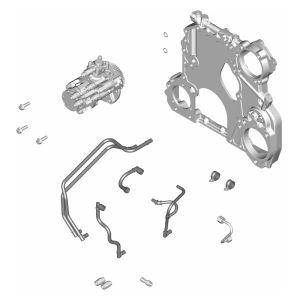

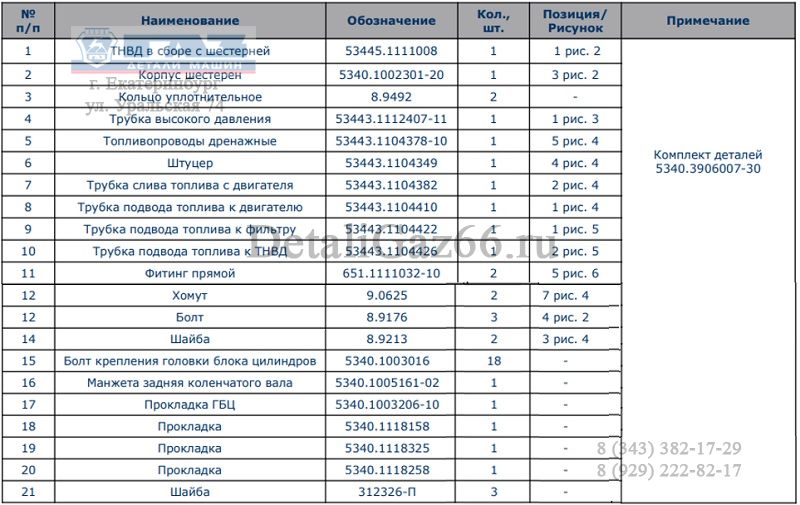

Наименование Комплект деталей для замены ТНВД Bosch CP3.3 на ТНВД ЯЗДА Обозначение 5340.3906007-30 Служебный номер 5340-00-3906007-030 Группа 39 Инструмент и принадлежности П/группа Комплект запасных частей Код ТНВД Транзитная норма Обьем 0,00009 Габариты 120*150*5 Замена ТНВД 5340.1111008 на ТНВД 53445.1111008 на двигателях ЯМЗ-534 с ТНВД 1800 бар Состав: 1. ТНВД в сборе с шестерней 53445.1111008 2. Корпус шестерен 5340.1002301-20 3. Кольцо уплотнительное 8.9492 х 2 шт. 4. Трубка высокого давления 53443.1112407-11 5. Топливопроводы дренажные 53443.1104378-10 6, Штуцер 53443.1104349 7. Трубка слива топлива с двигателя 53443.1104382 8. Трубка подвода топлива к двигателю 53443.1104410 9. Трубка подвода топлива к фильтру 53443.11044220 10. Трубка подвода топлива к ТНВД 53443.1104426 11. Фитинг прямой 651.1111032-10 х 2 шт. 12. Хомут 9.0625 2шт. 13. Болт М10х6g-35 8.9176 х 3 шт. и Шайба 8.9213 2шт Одноразовые части, не входящие в комплект, но подлежащие замене и, при необходимости, заказываемые отдельно: 1. Манжета задняя коленчатого вала 5340.1005161-02 2. Прокладка ГБЦ 5340.1003206-10 3. Прокладка 5340.1118158 4. Прокладка 5340.1118325 и 5340.1118258 5. Шайба 312326-П х 4 шт. Инструкция по установке: При замене ТНВД 5340.1111008 на ТНВД 53445.1111008 на двигателях ЯМЗ-534 с ТНВД 1800 бар, следует заменить корпус шестерен, трубку высокого давления от ТНВД к рампе, трубки низкого давления. 1. Перед установкой корпуса шестерен очистить от загрязнений и обезжирить поверхность блока цилиндров. Установить кольца уплотнительные 8.9492 в расточку корпуса шестерен. Нанести на поверхность фланца корпуса шестерен герметик ThreeBond 1215J или Dow Sill 7091 Black непрерывным валиком 2…3 мм как показано на рис. 1. Установить корпус шестерен на задний торец блока цилиндров (не позднее 5 минут после нанесения герметика) Момент затяжки болтов крепления корпуса шестерен - Мкр от 78,45 до 98,06 2. Перед установкой ТНВД поз. 1 рис. 2 в корпус шестерен поз. 3, уплотнительное кольцо поз. 2 смазать консистентной смазкой типа ЦИАТИМ-221 ГОСТ 9433-202. Установить ТНВД в расточку корпуса шестерен. Затяжку болтов поз. 4 производить с Мкр от 45 до 50 Н·м 3. Наживить гайки поз. 2, рис. 3 трубки высокого давления поз. 1 на ТНВД и рампу предварительно «от руки». Окончательно затянуть гайки трубки высокого давления – Мкр от 30 до 35 Н·м 4. Установить трубку подвода топлива поз. 1 рис. 4 к ТНВД. Установить трубку дренажную поз. 5 на ТНВД, соединить с трубкой слива топлива поз. 2 используя штуцер поз. 4 и 2 шайбы поз. 3 и подсоединить к рампе используя хомут поз. 6. Момент затяжки штуцера Мкр от 18 до 23 Н·м. Наконечники трубопроводов устанавливать в ответные детали до щелчка. Закрепить трубку слива топлива с двигателя поз. 2 и трубку подвода топлива к двигателю поз. 1 с помощью хомутов поз. 7 к кляммеру используя болт с гайкой поз. 8. Трубку поз. 2, штуцер поз. 4 и шайбы поз. 3 заменять на новые при необходимости. 5, Заменить фитинги поз. 5 рис. 5, момент затяжки фитингов Мкр от 31,5 до 38,5 Н·м. Фитинги менять при необходимости. Установить трубки поз. 1 и 2 рис. 5 к ТНВД и фитингам на фильтре тонкой очистки топлива, закрепив их на держатель. Наконечники трубопроводов устанавливать в ответные детали до щелчка. Установить на трубки две скобы поз. 3 соединив их болтом поз. 4 с моментом Мкр от 8 до 10 Н·м.
