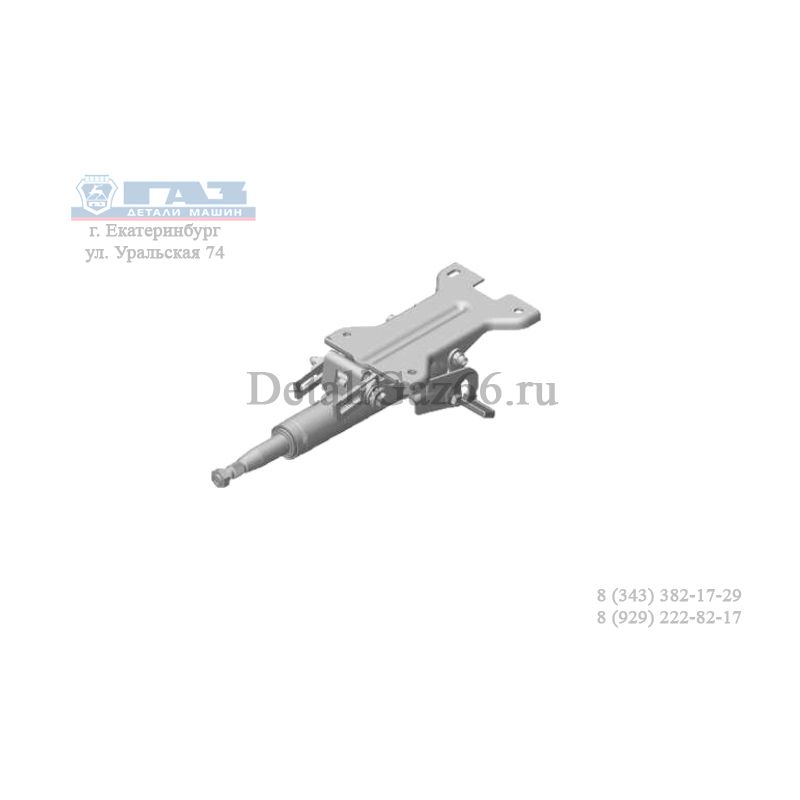

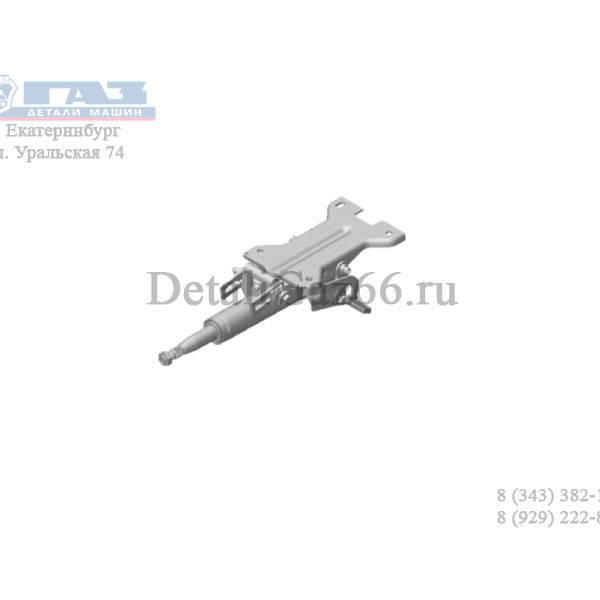

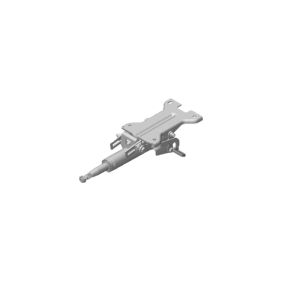

Колонка рулевого управления ГАЗель бизнес (панель NEXT рулевое БЗАГУ) (ПАО "ГАЗ") /3221-3400018-10/

Наименование Колонка рулевого управления Обозначение 3221-3400018-10 Служебный номер 3221-0-3400018-10 Группа 34 Управление рулевое П/группа Рулевое управление в сборе Код ТНВД 8708943509 Транзитная норма Масса, кг 2,13 Обьем 0,0061 Габариты 406X147X103 Конструкторский состав Поз. Обозначение Я/А А/Я Наименование Я/А А/Я Кол-во 0 252038-П Шайба 8 1 1 3302-3401032-30 Вал рулевого управления с втулкой 1 2 3221-3401103-10 Труба колонки рулевого управления с кронштейном 1 3 3221-3403024-10 Кронштейн рулевой колонки с осями рычага 1 4 3302-3403092-10 Рукоятка 1 7 293312-П29 Шайба 10,5 1 8 3302-3401111-01 Шайба 3 9 3302-3401130 Пружина подпорная 1 10 3302-3403037-20 Шайба упорная 1 11 3302-3403042-01 Втулка распорная 1 12 3302-3403052 Рычаг 2 13 3302-3403080 Болт М8х100 1 14 3302-3403093-10 Втулка 2 15 3302-3403097 Гайка 1 16 4531149-108 Шайба 8 1 [18] .6-8100 Подшипник шариковый упорный одинарный 6-8100 ГОСТ7872-89 ( 1шт. примен. взамен поз.19 ) 1 [19] .8100 Подшипник шариковый упорный одинарный 8100 ГОСТ7872-89 ( 1шт. допуск. замена на поз.18 ) 1 20 4531149-502 Кольцо В22 2 [21] 200274-П29 Болт М8-6gх75 ( 1шт. допуск. замена на поз.25 ) 1 [22] 250510-П29 Гайка М8-6Н ( 1шт. допуск. замена на поз.26 ) 1 23 4595631-255 Гайка М12х1,25-6Н 1 [24] 252135-П2 Шайба 8Т ( 1шт. допуск. замена на поз.27 или поз.30 ) 1 [25] 290965-71 Болт DIN 931- М8х75-8.8-А-A3L ( 1шт. примен. взамен поз.21 ) 1 [26] 292105-31 Гайка М8-6-016 СТП 37.102.1195-97 ( 1шт. примен. взамен поз.22 ) 1 [27] 293209-61 Шайба DIN 127-B-8-FSt-A3L ( 1шт. примен. взамен поз.24 или поз.30 ) 1 [30] .1/05166/73 Шайба 8 ( 1шт. примен. взамен поз.24 или поз.27 ) 1 31 .6-930904АЕ1С17 Подшипник шариковый вала рулевого управления с втулкой 2
