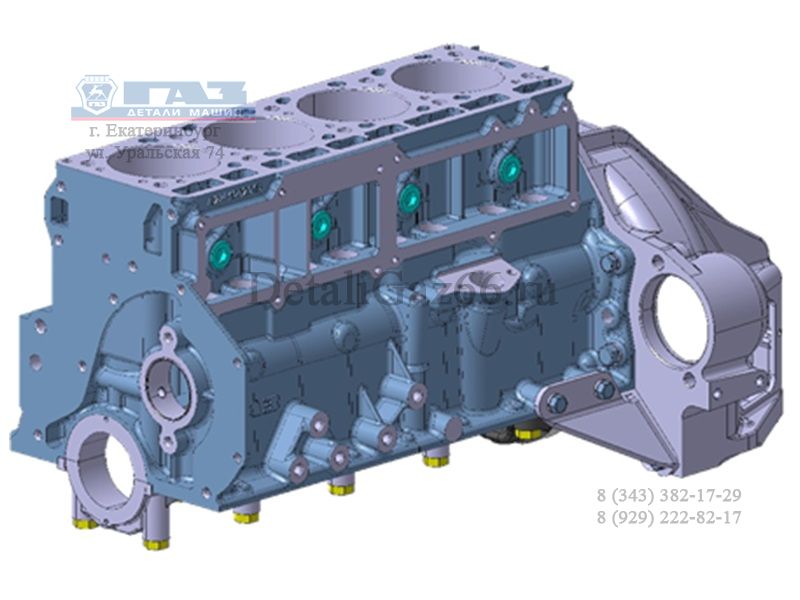

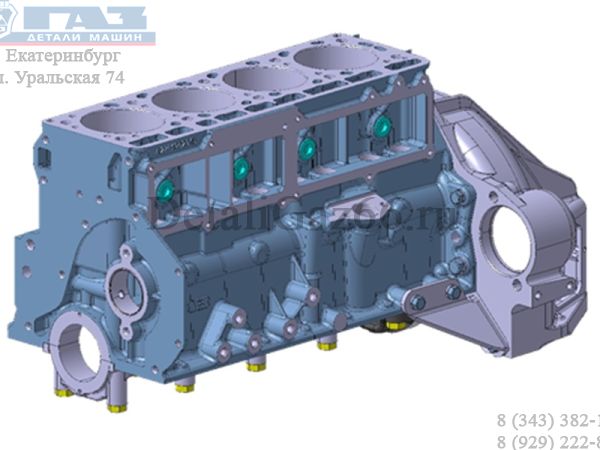

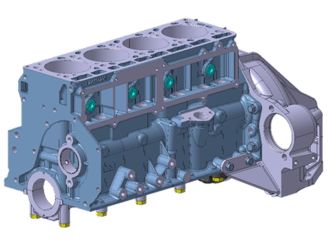

Блок двигателя дв. 274 ЕВРО-5 ГАЗель, ГАЗель NEXT без поршней (АО "УМЗ") /А274.1002009-20/

Наименование блок цилиндров с картером сцепления Обозначение А274.1002009-20 Служебный номер 274-0-1002009-20 Группа 10 Двигатель П/группа Блок цилиндров Код ТНВД Транзитная норма Обьем 0,14784 Габариты 480*770*400 Конструкторский состав Поз. Обозначение Я/А А/Я Наименование Я/А А/Я Кол-во 1 А274.1002010-20 Блок цилиндров с крышками 1 2 293324-П Шайба 11 4 3 .870771 Штифт 8х16 2 4 417.1002123 Штифт 2 5 4215.1601015-41 картер сцепления верхняя часть 1 6 421-1601264 Усилитель левый 1 6 421.1601264 Усилитель крепления картера сцепления 1 7 421-1601265 Усилитель правый 1 7 421.1601265 Усилитель крепления картера сцепления 1 8 421.1601273 Упор держателя 1 9 421.1601274 Упор держателя 1 [10] 201457-П29 Болт М8-6gх22 ( 4 шт. допуск. замена на поз. 20 ) 4 11 201499-П29 Болт М10-6gх30 4 12 201501-П29 Болт М10-6gх35 4 12 201501-П8 Болт с шестигранной уменьшенной головкой (d=М10, l=35, lo=26, S=14) 4 13 201542-П29 Болт М12-6gх35 2 [14] 252135-П2 Шайба 8Т ( 4 шт. допуск. замена на поз. 17 ) 4 [16] 252157-П2 Шайба 12Л ( 2 шт. допуск. замена на поз. 19 ) 2 [17] .1/05166/71 Шайба 8 ( 4 шт. примен. взамен поз. 14 ) 4 18 .1/05168/71 Шайба 10 8 [19] .1/05170/71 Шайба 12 ( 2 шт. примен. взамен поз. 16 ) 2 [20] .201457 Болт М8х22 ( 4 шт. примен. взамен поз. 10 ) 4 21 .01-7002-2894 Винт М12-6gх35 2 [22] 417.1002123-01 Штифт 13х28 ( 2 шт. примен. взамен поз.4 ) 2 было А274.1002009-13, А274.1002009-14 стало А274.1002009-20 С 01.03.2022 ЗАКАЗЫВАТЬ ТОЛЬКО ЧУГУННЫЙ БЛОК А274.1002009-20
