Зачем в современных авто два контура топливной системы (низкого и высокого давления)

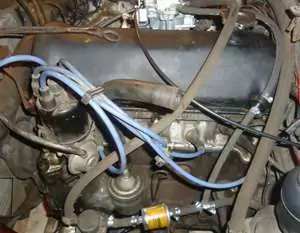

Конструкция топливных магистралей на современных моторах кажется излишне сложной, однако разделение на два независимых контура продиктовано жесткими требованиями к точности дозирования горючего. Системы питания старых карбюраторных или простых инжекторных двигателей работали с давлением всего в несколько бар, чего совершенно недостаточно для современных экологических и мощностных норм.

Для понимания принципа работы представьте себе двухступенчатую систему подготовки, где каждый сегмент выполняет строго отведенную ему функцию, что в итоге обеспечивает ту самую эффективную, чистую и мощную работу двигателя, к которой мы все привыкли.

Первый сегмент, контур низкого давления, выполняет роль надежного поставщика. Его главная задача — бесперебойно забирать горючее из бака, очистить его от примесей и доставить к входу второго контура, не создавая при этом излишнего напора.

Основными компонентами этой части системы являются топливоподкачивающий насос, обычно погружной электрический, расположенный непосредственно в баке, фильтр тонкой очистки и магистрали, выполненные из современных пластмасс или металла. Типичное давление, создаваемое здесь, лежит в диапазоне от 0.3 до 0.7 бара на всасывающей стороне и от 3 до 6 бар — на нагнетательной, что лишь немного выше атмосферного.

Ключевым элементом этого участка является регулятор давления, часто механический, который поддерживает стабильный перепад давления на форсунках или на входе в насос высокого давления. Он сбрасывает излишки бензина обратно в бак по так называемой «обратке», что позволяет системе быстро реагировать на изменение нагрузки двигателя.

В дизельных агрегатах эта же цепь обеспечивает охлаждение топливом электромагнитных клапанов форсунок, отводя часть тепла обратно в резервуар. Именно стабильность работы этого невысокого напора критична для правильного функционирования следующей, более ответственной ступени.

Второй контур, система высокого давления, — это область, где происходят основные события. Он принимает подготовленное горючее и нагнетает его до колоссальных величин, необходимых для качественного распыла.

На бензиновых моторах с непосредственным впрыском давление может достигать 200-350 бар, а на дизельных Common Rail этот показатель и вовсе составляет от 1500 до 2500 бар в обычных режимах. Созданием такого напора занимается специальный насос высокого давления, механически приводимый от распредвала или коленвала двигателя.

Сжатое до жидкого состояния горючее поступает в топливную рампу, которая служит аккумулятором, сглаживающим пульсации от насоса. От рампы к каждой камере сгорания идут трубки, выполненные из сверхпрочной легированной стали, способной годами выдерживать колоссальные нагрузки.

Финал пути — электроуправляемые форсунки, которые по команде блока управления за доли миллисекунды открываются и впрыскивают точно отмеренную порцию топлива. Точность этого дозирования настолько высока, что счет идет на миллиграммы за цикл.

Взаимодействие двух контуров напоминает слаженную работу двух разных цехов на заводе. Первый цех, низкого давления, обеспечивает бесперебойную логистику и первичную обработку сырья.

Он поставляет материал второму цеху постоянно, с заданным и неизменным качеством и небольшим запасом. Второй цех, высокого давления, берет это сырье и выполняет финальную, самую ответственную операцию, преобразуя его в готовый продукт с ювелирной точностью.

Сбой в работе первого, поставщика, немедленно парализует работу второго, так как насосу высокого давления просто нечего будет сжимать.

Практический смысл такого разделения заключается в повышении надежности и точности. Насос низкого давления, обычно электрический, может быть размещен в баке, где он эффективно охлаждается топливом и меньше подвержен кавитации.

Он работает в относительно щадящем режиме. Механический же насос высокого давления освобожден от функций всасывания и первичной подкачки, что позволяет оптимизировать его исключительно для создания экстремального напора с минимальными потерями.

Система управления двигателем получает два независимых канала контроля, что упрощает диагностику.

С точки зрения владельца автомобиля, понимание этой двойственной структуры помогает верно интерпретировать симптомы неисправностей. Длительный запуск двигателя, потеря мощности на высоких оборотах или посторонний гул из бака часто указывают на проблемы в первом контуре, связанные с подкачивающим насосом или его фильтром.

Повышенный расход горючего, жесткая работа мотора, обильный черный дым из выхлопа или ошибки по давлению в рампе — это уже вероятные признаки износа компонентов второго контура: самого ТНВД, регулятора давления или форсунок.

Материалы для ремонта каждого сегмента тоже различаются. Для магистралей низкого давления допустимо использование специальных топливных шлангов с маркировкой, выдерживающих давление до 5-7 бар.

Любая арматура высокого давления, будь то трубки, штуцера или уплотнительные кольца, должна быть только оригинальной или сертифицированной от производителя систем впрыска, так как здесь на кону безопасность. Замена фильтра тонкой очистки, относящегося к первому контуру, должна производиться строго по регламенту, ведь попадание даже мельчайшей абразивной частицы в прецизионные пары насоса высокого давления неминуемо выведет его из строя.

Современные нормы токсичности выбросов, такие как Евро-5 и Евро-6, сделали существование двухконтурной системы не просто целесообразным, а единственно возможным техническим решением. Только так можно обеспечить тот уровень контроля над процессом сгорания, который требуется для соответствия стандартам.

Следующий раз, заводя свой автомобиль, вы будете знать, что за тихим жужжанием из-под заднего сиденья и легким шипением под капотом скрывается четкая работа двухступенчатой системы, превращающей обычное топливо в точную и мощную энергию для движения.
