Самостоятельная установка дополнительного стоп-сигнала или противотуманок

Доработка штатной светотехники автомобиля — занятие, требующее вдумчивого подхода. Многие автовладельцы стремятся улучшить видимость машины на дороге или придать ей более выразительный облик, монтируя дополнительные световые приборы.

Однако хаотичное подключение без понимания основ электротехники и нормативов часто приводит к печальным последствиям: от перегоревших предохранителей до серьезного пожара в жгуте проводов. Разберем детально, как правильно выполнить такую работу, чтобы она принесла только пользу.

Прежде всего, необходимо определиться с местом размещения дополнительного стоп-сигнала. Классический вариант — установка в верхней части заднего стекла внутри салона или на крышке багажника снаружи.

Для автомобилей с универсальным или хэтчбековым кузовом отлично подходит монтаж на верхнем спойлере, если там предусмотрено штатное место. При выборе позиции важно обеспечить прямой угол обзора для водителей позади идущих машин, исключая попадание прямого света в глаза через зеркало заднего вида.

Светодиодные ленты в качестве стоп-сигнала лучше не использовать из-за их недостаточной яркости и неправильной диаграммы направленности, хотя формально закон это не запрещает, если цвет красный.

Переходим к электрической части. Для питания дополнительных огней потребуется проложить отдельную проводку.

Оптимальное сечение медного многожильного провода для светодиодных приборов составляет 0.75 квадратных миллиметра, для галогенных ламп мощностью до 55 Ватт лучше взять 1.5 квадрата. Ни в коем случае не цепляйтесь скрутками к штатной проводке где-то под обшивкой багажника.

Правильный путь — найти пучок проводов, идущий к задним фонарям, и аккуратно подключиться параллельно к цепи стоп-сигнала. Но перед этим обязательно обесточьте автомобиль, сняв клемму с аккумулятора.

Для соединения используйте метод пайки с последующей качественной изоляцией либо специальные обжимные клеммы (скотч-локи), заполненные герметиком. Место контакта должно быть надежно защищено от влаги и окисления.

После подключения обязательно проверьте, не загорается ли лампа контроля неисправности светотехники на приборной панели. Современные автомобили с системой мониторинга ламп могут реагировать на изменение сопротивления в цепи, поэтому здесь лучше устанавливать светодиодные модули с обманками (резисторами) или реле, адаптированными под импульсный контроль.

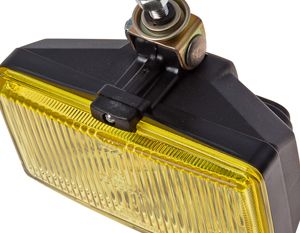

Особого внимания заслуживает установка дополнительных противотуманных фар. Здесь на первый план выходят не только электрические параметры, но и законодательные нормы.

Спереди противотуманки должны монтироваться строго симметрично относительно продольной оси транспортного средства, на высоте не менее 250 миллиметров от уровня дороги. Их свет должен быть направлен таким образом, чтобы верхняя светотеневая граница находилась ниже уровня центра фар головного света.

Регулировку придется проводить на стоящей на ровной площадке машине, вращая регулировочные винты и добиваясь, чтобы пучок света на вертикальном экране, установленном в пяти метрах, не поднимался выше половины высоты фар.

Выбирая место под передние противотуманки, убедитесь, что они не закрываются номерным знаком и не выступают за габариты автомобиля по ширине более чем на 40 сантиметров. Обычно для этого используют штатные места в бампере, предназначенные заводом-изготовителем.

Если таких мест нет, придется приобретать универсальные кронштейны, которые крепятся к усилителям бампера или элементам кузова. При этом сверлить сам пластиковый бампер для крепления тяжелых фар — плохая идея, поскольку вибрация быстро разрушит пластик.

Электрическую цепь для противотуманок рекомендуется делать независимой от головного света, но обязательно включаемой через реле и отдельный предохранитель. Номинал предохранителя рассчитывается исходя из суммарной мощности ламп.

Для двух ламп по 55 Ватт при напряжении 12 Вольт сила тока составит около 9 Ампер, следовательно, ставим предохранитель на 15 Ампер. Управляющий провод от реле лучше всего подключить к цепи питания габаритных огней, чтобы противотуманки автоматически гасл и при выключении габаритов, исключая риск случайно оставить их включенными.

Прокладка проводки под капотом требует использования специального термостойкого и маслостойкого провода в надежной изоляции. Все соединения должны находиться в местах, защищенных от попадания воды.

Реле с колодкой и предохранитель размещаем в монтажном блоке или максимально близко к нему, но подальше от нагревающихся частей двигателя. Контакт массы должен быть надежным, желательно использовать штатные болты крепления кузовных элементов, зачистив место соединения до голого металла и обработав консистентной смазкой.

Отдельный вопрос касается подключения дополнительного стоп-сигнала на автомобилях с CAN-шиной. Просто воткнуться в провода здесь не получится, так как блок управления может зафиксировать короткое замыкание или обрыв как неисправность.

Для таких машин существуют специальные согласующие устройства, которые корректно считывают сигнал и управляют дополнительной нагрузкой без конфликта с электроникой. Стоимость такого адаптера невысока, а польза от его применения колоссальная, если не хотите видеть постоянно горящую лампочку Check Engine.

При монтаже светодиодных элементов сзади не забывайте о светорассеивателе. Прозрачный корпус без рифления может создавать направленный луч, слепящий других участников движения, тогда как матовый рассеиватель обеспечивает равномерное свечение по всей площади.

Проверяйте работоспособность в темное время суток, попросив помощника понажимать на педаль тормоза, и оцените видимость с расстояния 50-100 метров.

Крепление дополнительного оборудования на двухсторонний скотч без механической фиксации допустимо только для очень легких светодиодных полос. Любая фара массой более 200 грамм должна крепиться винтами или хомутами.

Вибрация от движения и перепады температур неизбежно приведут к отклеиванию скотча, и фара попросту упадет на дорогу. Для монтажа внутри салона используйте специальные кронштейны, которые цепляются за проем крышки багажника или прикручиваются к металлу кузова саморезами, предварительно обработав отверстия антикоррозийным составом.

Соединения в багажнике, где часто скапливается конденсат, лучше пропаивать и изолировать термоусадочной трубкой с клеевым слоем, а не синей изолентой. Со временем изолента отклеивается, оголяя контакты, что становится причиной короткого замыкания.

Протягивая провод через резиновые гофры между кузовом и крышкой багажника, оставляйте небольшой запас длины, чтобы он не натянулся при открывании. Для облегчения протяжки используйте смазку WD-40 или мыльный раствор, а в качестве поводка — стальную струну или старую антенну.

Напоследок проверьте соответствие цвета свечения нормативам. Спереди допускается только белый, желтый или оранжевый свет, сзади — красный для стоп-сигнала и габаритов, желтый для указателей поворота.

Синие или зеленые огни — прямой путь к административному правонарушению и аннулированию регистрации. После завершения монтажа проверьте работу всех штатных осветительных приборов в различных режимах, убедитесь, что новая нагрузка не вызывает мерцания или неверного срабатывания электроники.

При грамотном подходе автомобиль обретет не только стильный вид, но и станет заметно безопаснее в условиях тумана или дождя.
