Практика маркировки снятых деталей во время самостоятельного ремонта

Когда владелец решается на разборку собственного автомобиля, его поджидает главный враг любого ремонта — человеческая память. Кажется, что запомнить положение двадцати болтов и трёх кронштейнов проще простого, но уже через пару часов, когда руки по локоть в масле, а в голове мешается последовательность снятия генератора, все эти «я точно запомню» превращаются в мучительную головоломку.

Профессиональные механики сталкиваются с этим ежедневно, но для них существует отработанная система, тогда как любитель зачастую полагается на свой «глазомер» и пространственное мышление. Однако практика показывает, что даже выдающаяся зрительная память даёт сбой, когда ты работаешь с десятками однотипных крепёжных элементов, которые визуально неотличимы друг от друга. Я настоятельно рекомендую превратить маркировку в обязательный ритуал, который занимает пару секунд, но экономит часы нервотрёпки при обратной сборке.

Здесь нет универсального волшебного инструмента, однако существует целый арсенал методов, от простейших насечек до профессиональных наборов бирок, и задача каждого автолюбителя — выбрать то, что подходит именно для его условий работы. Главное правило, которое стоит усвоить с самого начала: метка наносится до того, как деталь покидает своё посадочное место, а не после того, как вы уже забыли, какой стороной она стояла.

Самый доступный и проверенный способ начать знакомство с миром маркировки — это использование обычного строительного маркера или корректора-штриха. Однако тут кроется один нюанс, о котором мало кто задумывается: обычные спиртовые маркеры плохо держатся на маслянистых поверхностях, и если вы нанесёте точку на болт или кронштейн, обильно пропитанный маслом, она попросту стечёт вместе с первой же каплей жидкости.

Поэтому стоит обзавестись специальными маслостойкими перманентными маркерами или, на худой конец, использовать обычную белую краску в маленьком тюбике и тонкую кисточку — такая метка переживёт и мойку деталей, и контакт с растворителями. В случае с крепёжными элементами лучше всего ориентироваться на цветовое кодирование: красной точкой отмечаем болты крепления крышки клапанов, синей — элементы подвески, зелёной — детали интерьера. Это позволяет моментально сортировать кучу железа, даже если пакеты перемешались.

Что касается различных шлангов и электрических разъёмов, то здесь идеально подходят цветные пластиковые стяжки, которые надеваются прямо на штуцеры или жгуты проводов. Только представьте: вам не нужно вспоминать, куда подключался зелёный датчик, потому что на штекере уже висит соответствующая стяжка, а на блоке двигателя нанесена аналогичная метка краской.

Однако не стоит забывать, что окрашенные поверхности вроде кузовных панелей или пластиковых облицовок плохо переносят воздействие агрессивных маркеров, и в таких случаях гораздо разумнее использовать малярный скотч или специальную кабельную бирку. Я часто наблюдаю, как начинающие механики наносят точки прямо на краску крыла или двери, а потом удивляются, что следы от чернил не оттираются и оставляют некрасивые разводы.

На кузовных деталях превосходно работает обычная бумажная лента: вы отрезаете небольшой кусочек, приклеиваете его рядом с креплением и пишете номер позиции или просто направление движения, например «вверх» или «левый бок». В случаях с тяжёлыми агрегатами вроде стартера или генератора я предпочитаю использовать старый, но надёжный способ — кернение.

С помощью острого пробойника и молотка ставится крошечная углублённая точка на стыке двух деталей, и это, пожалуй, самый устойчивый к любым внешним воздействиям метод. Он не боится ни воды, ни грязи, ни высокой температуры, и если вы правильно поставили насечку, то при сборке вам останется лишь совместить эти два углубления. Это настолько просто и эффективно, что используется на заводах даже при сборке коробок передач, где точность позиционирования критична.

Говоря о конкретных цифрах и параметрах, стоит отметить, что большинство резьбовых соединений в современных автомобилях затягиваются с определённым моментом, но это не отменяет необходимости маркировки их положения. Например, если вы снимаете тормозной суппорт, важно не только запомнить место крепления, но и сориентировать его по положению трубки, чтобы при обратной установке не перекрутить её и не повредить.

Для таких целей незаменимы тонкие алюминиевые проволочки с бирками, которые продаются в любом строительном магазине. Вы просто обматываете проволоку вокруг детали или шланга, а на свинцовую пластинку выдавливаете шифр, используя шариковую ручку. Подобный подход гарантирует, что даже спустя несколько недель, если ремонт затянулся, вы без труда идентифицируете каждый элемент.

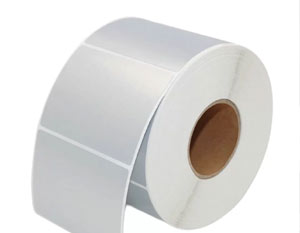

Хочется предостеречь от использования в качестве бирок обычных пластиковых бутылок или картона — они размокают от масла и теряют форму, превращаясь в тряпки, на которых уже ничего не разобрать. Лучше приобрести специализированный набор для маркировки, который включает в себя многоразовые пластиковые таблички и крепления, но если такой возможности нет, подойдут обычные белые этикетки для принтера, которые мы используем в офисе, правда, их придётся сверху заклеивать прозрачным скотчем для защиты от влаги.

Отдельного внимания заслуживает маркировка шлангов и трубок системы охлаждения или кондиционирования. Здесь важна не только принадлежность к конкретному патрубку, но и ориентация в пространстве.

Я не раз видел, как даже опытные ремонтники, пропустив этап разметки, мучительно пытались натянуть высохший патрубок на штуцер, потому что не могли повернуть его нужной стороной. В таких случаях спасением служат обычные резиновые кольца разного диаметра или даже простые канцелярские резинки, которые надеваются на шланг и перемещаются вдоль него, указывая нужную глубину посадки.

Сделайте себе правило: перед тем как снять шланг, сделайте две полоски корректором — одну на самом шланге, вторую на посадочном месте двигателя, и тогда ориентация станет интуитивно понятной. Ещё один лайфхак, который я почерпнул из практики профессиональных сборщиков, касается длинных болтов, которые проходят через проставки или втулки. Если вы выкручиваете длинную шпильку или болт из блока, где она входит в резьбовое отверстие на глубину 30 миллиметров, просто обматывайте стержень изолентой в том месте, где заканчивается резьба. Таким образом, вы сразу видите, сколько витков должно быть закручено обратно, и это предотвращает перекосы или недотяжку.

Не менее важным элементом является систематизация крепежа по коробкам или пакетам, но это эффективно только в том случае, если каждая коробка имеет свою однозначную маркировку. Я рекомендую использовать бумажные стаканчики или пластиковые контейнеры, на которых сразу же, до того как вы положили туда болт, пишется название узла.

Помните, что делать надписи после того, как коробка уже полна деталей, бессмысленно — вы рискуете перепутать содержимое или написать не туда. Стоит также сортировать болты не по размеру, а по принадлежности к конкретному этапу работ: отдельно левый рычаг, отдельно правый, отдельно крышка трамблёра.

Это может показаться излишней педантичностью, но когда перед вами стоит двигатель в сборе, а на столе лежат 150-200 различных болтов и гаек, наличие чёткой системы разделения окупается сторицей. Для деталей, которые снимаются в паре, например, колёсные проставки или тормозные диски, я всегда советую делать разнонаправленные метки, к примеру, одну точку на левой детали и две на правой, чтобы исключить установку их не на свои места, ведь часто производители делают их не полностью симметричными.

Когда мы говорим о маркировке электрических разъёмов, особенно в старых автомобилях с многоконтактными фишками, текст или цифры становятся незаменимыми. Здесь отлично работает метод наклеивания малярной ленты с номером цилиндра или названием датчика непосредственно на колодку.

Но я заметил, что для этих целей гораздо удобнее использовать не простой маркер, а так называемые «флажки» из изоленты, где вы делаете надрез треугольником и загибаете его, создавая стрелку, указывающую на замок фишки. Это помогает не только идентифицировать разъём, но и сориентировать его сторону подключения, ведь часто коннекторы входят только в одном положении, но если вы случайно перевернёте скобу, то можете сломать пластиковый носик.

Следует отдельно упомянуть про карданные валы и фланцы коробок передач, где балансировка крайне чувствительна к положению деталей относительно друг друга. В этих узлах используется принцип совмещения заводских меток, но если они стёрлись, приходится делать собственные. Я обычно применяю керн или чертилку по металлу, проводя чёткую линию через стык двух фланцев, и, поверьте, такая линия спасёт вас от вибраций на скорости, если вдруг вы поставите вал на один зуб в сторону. Стоит помнить, что даже смещение на пару миллиметров может вызвать биение, которое потом лечится только повторной разборкой.

Кстати, о бирках и электронных помощниках: в наш век смартфонов многие автолюбители предпочитают фотографировать каждый этап разборки. Это, бесспорно, отличный инструмент, но фотография не заменит физической метки, потому что при сборке вам нужно видеть метку глазами, а не листать галерею грязными пальцами.

Разумнее совмещать эти методы: фотографируете общий вид и расположение магистралей, а мелкие детали маркируете традиционным способом. Помню случай, когда клиент привёз свой внедорожник в коробках после попытки самостоятельной замены двигателя: он умудрился перепутать кронштейны генератора и кондиционера, потому что они были похожи, но имели разную высоту. Если бы он просто чиркнул крестик на одном и точечку на другом, сборка прошла бы за полчаса, а так ему пришлось покупать новые проставки. Это яркий пример того, что цена вопроса ничтожно мала по сравнению с затратами на исправление ошибок.

Ещё один практический совет: если вы снимаете гибкие трубопроводы, например, топливные магистрали, используйте разноцветные пластиковые стяжки, затягивая их в соответствии с цветовой схемой: например, подача — красная, обратка — синяя, и нанесите соответствующие точки на штуцеры рампы. Эта простая мера исключает опасность перепутать подачу и обратку, что чревато отказом системы или выходом из строя регулятора давления.

В итоге, подходя к финальному этапу сборки, вы должны видеть не хаотичную кучу железок, а стройную систему, где каждая деталь знает своё место и ориентир. Маркировка — это не признак неуверенности в своих силах, а признак профессионализма, который позволяет сосредоточиться на качестве затяжек и правильности моментов, а не на мучительных воспоминаниях.

Многие скажут: «Я же не на заводе, зачем мне эти сложности», но, поверьте, даже банальный снятый стартер, если он лежит месяц без дела, превращается в «непонятный агрегат с проводами», если вовремя не подписать, плюс и минус на клеммах. Ведь часто контакты питания не имеют стандартной маркировки, и подача плюса на массу может спалить обмотку за доли секунды. На моей памяти десятки случаев, когда именно метка, сделанная корректором за две секунды, спасала от дорогостоящего ремонта. Поэтому я всегда призываю своих коллег по гаражу не лениться и тратить эти дополнительные секунды, ведь обратная сборка станет не стрессом, а увлекательным конструктором, где все элементы уже промаркированы и ждут своей очереди. Как только вы выработаете эту привычку, она перестанет отнимать время, а станет естественной частью процесса, и тогда любые, даже самые сложные разборки подвески или кузова будут проходить без сучка и задоринки.
