Пороги ржавеют изнутри: как залить антикор

Большинство владельцев сталкиваются с ситуацией, когда внешне кузов выглядит достойно, но пороговая зона начинает крошиться именно изнутри. Дело в том, что заводская обработка полостей часто выполнена по минимуму, а конденсат и реагенты скапливаются в нижней части закрытого профиля, запуская необратимые процессы.

Здесь кислород присутствует, а вот дренаж не всегда работает эффективно, что создаёт отличные условия для развития очагов разрушения. Обычный осмотр снаружи не даст полной картины, потому что металл истончается изнутри, и когда появляются пузыри на краске, часто бывает уже поздно для щадящего ремонта.

Чтобы этого избежать, необходимо самостоятельно ввести специальные составы в замкнутые полости, и данная процедура имеет множество нюансов, которые я расскажу на основе многолетней практики.

Выбор препарата для внутренних плоскостей кузова — это не та ситуация, где можно взять первую попавшуюся мастику в баллончике. Для порогов требуются так называемые полостные антикоры, которые обладают низкой вязкостью и отличной растекаемостью.

Встречаются два основных типа материалов: на основе воска и на масляной базе. Восковые смеси после испарения растворителя оставляют эластичную пленку, сохраняющую свои свойства при температурах от -40 до +120 градусов Цельсия.

Масляные же препараты не высыхают полностью, постоянно мигрируя по поверхности и затягивая микротрещины, но они легче смываются водой под давлением. Для обычного легкового автомобиля, эксплуатируемого в городе с умеренной зимой, я рекомендую качественные восковые составы, такие как Dinitrol ML или Liqui Moly Hohlraumversiegelung. Толщина образующейся после высыхания пленки должна составлять не менее 40-60 микрон, иначе эффективность защиты будет низкой.

Перейдём к непосредственной подготовке полости перед тем, как залить туда средство. В каждом пороге заводами уже предусмотрены технологические отверстия, но часто их диаметра недостаточно для полноценного доступа.

Приобретите набор заглушек разных размеров, чтобы потом герметизировать места ввода. Для начала нужно удалить заводские заглушки и прочистить дренажные прорези снизу — их легко найти, посмотрев на нижний шов порога.

Через эти щели вытечет старый конденсат и грязь, которые скопились там за годы поездок. Возьмите обычную промывочную жидкость для инжекторов или уайт-спирит, залейте её внутрь в объёме примерно 0.3 литра на один погонный метр. Затем продуйте полость сжатым воздухом под давлением 5-6 атмосфер, используя пистолет с тонкой насадкой. Данный шаг критически важен, потому что масляная плёнка или влага заблокируют адгезию антикора к металлу, и дорогостоящая обработка пройдёт впустую.

Для равномерного нанесения вам понадобится специальный пистолет для полостных составов с длиной шланга не менее 60 сантиметров и конической форсункой с четырьмя боковыми отверстиями. Такая насадка создаёт радиальный факел, который оседает на внутренних стенках.

Рабочее давление на компрессоре выставьте от 2 до 3 бар, слишком сильная струя выдует препарат через дренаж на асфальт. Большинство полостных восков нужно предварительно разогреть до температуры 40-50 градусов Цельсия — опустите канистру в горячую воду или используйте строительный фен.

В холодном состоянии вязкость состава может превышать 80 секунд по вискозиметру DIN 4, и он откажется проходить через тонкие каналы насадки. В зимний период, когда воздух в гараже холодный, прогрев является обязательным условием, иначе вы просто не сможете провести операцию.

Технология наполнения порога требует системного подхода, а не хаотичного пшиканья. Начните обработку с дальней точки кузова, например, с задней части порога, постепенно двигаясь к передней.

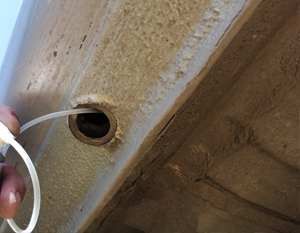

Вводите шланг в каждое отверстие до упора и нажимайте на спусковой крючок на 4-5 секунд, одновременно медленно вытягивая пистолет обратно. Так поступательный ход обеспечивает покрытие всей внутренней поверхности, а не локального участка.

Ориентировочный расход для одного порога стандартного седана составляет от 0.7 до 1.2 литра готового состава. Избыток, который вылезет через нижние дренажные щели, удалите ветошью сразу после окончания работы. Помните, что заливать нужно не до краёв, а создавая тонкую пленку, потому что толстый слой воска треснет при вибрации кузова и потеряет герметичность.

Если рассматривать серьёзные повреждения, когда коррозия уже съела часть металла, но дыра ещё не сквозная, однократное нанесение не поможет. В таких ситуациях стоит применить двухэтапную схему: сначала использовать текучий преобразователь ржавчины на фосфорной кислоте, выдержав его полчаса, а затем промыть полость и только потом вводить воск.

Преобразователи в аэрозольных упаковках с длинным зондом (к примеру, Hi-Gear HG5330) хорошо проникают в рыхлую структуру, переводя оксиды железа в стабильные соединения. Никогда не используйте битумные или резинобитумные мастики внутри порогов — они забивают дренаж и создают идеальный парниковый эффект, что ускоряет разрушение в несколько раз.

Такие материалы хороши для наружных арок и днища, но для закрытых полостей они категорически противопоказаны.

Что касается непосредственно инструментов для сверления новых отверстий, если старых явно недостаточно, берите коронку диаметром 14-16 миллиметров. После введения состава такие отверстия закрываются резиновыми или пластиковыми пробками, которые легко купить в любом магазине автотоваров.

Старайтесь размещать дополнительные точки доступа на расстоянии 25-30 сантиметров друг от друга, особенно в средней части порога, где чаще всего начинается гниение. Для наиболее подверженных зон, вроде мест крепления передних крыльев и задних арок к порогу, стоит увеличить количество впрысков.

Учтите, что обычная автомобильная грунтовка не является преградой для ржавчины изнутри, и никакая толщина ЛКП не спасет, если полость не обработана должным образом.

Контролируйте температуру окружающей среды при выполнении работ — она не должна опускаться ниже +10 градусов и подниматься выше +30, иначе воск слишком быстро застынет или станет излишне жидким. После нанесения рекомендуется воздержаться от мойки днища под высоким давлением в течение двух недель, пока плёнка не наберет окончательную прочность.

Въезжать в автоматические мойки с воздействием горячих реагентов тоже не стоит как минимум месяц. Что касается долговечности обработки, производители заявляют срок от 2 до 5 лет, но в реальности в условиях столичного региона с его химией на дорогах я советую повторять процедуру каждые три года.

Обязательно сохраните пустую канистру с артикулом, чтобы потом купить точно такой же материал — смешивать разные типы полостных антикоров нельзя из-за риска расслоения и потери свойств.
