Подогрев сиденья не греет: обрыв или кнопка

Когда в холодное утро вы садитесь в автомобиль, а заветная кнопка не даёт привычного тепла, первая мысль часто бьёт в сторону сгоревшей спирали. Однако практика работы с десятками машин разных марок показывает, что сам нагревательный элемент ломается не так часто, как кажется.

Гораздо больше хлопот доставляет именно цепочка управления, где главным подозреваемым выступает кнопка включения или блок климат-контроля. Прежде чем лезть в чехлы и разрывать обивку, стоит потратить полчаса на элементарную электрическую проверку, которая с высокой вероятностью сэкономит вам кучу нервов и денег.

Большинство современных систем подогрева построены по простой схеме: от аккумулятора через предохранитель питание подаётся на реле и кнопку, а уж потом напряжение поступает на нагревательные секции, вшитые в пенополиуретан сиденья. Сопротивление работающего элемента в зависимости от производителя обычно лежит в диапазоне от 2 до 5 Ом для одной зоны (спинка или подушка) и до 10-12 Ом для целого сиденья.

При включении ток может достигать 5-7 ампер, что создает ощутимую тепловую мощность в 40-60 ватт на каждое место. Именно из-за этих токов контакты кнопок со временем подгорают, особенно если производитель сэкономил на качественной смазке или материале группы.

Диагностику удобнее всего начинать с простого прослушивания. При нажатии на клавишу почти всегда должно щёлкать реле, расположенное в монтажном блоке или непосредственно под сиденьем.

Если щелчка нет, проблема с высокой долей вероятности сидит именно в цепях управления. Во многих автомобилях японских и европейских марок кнопка представляет собой не просто механический переключатель, а электронный модуль, посылающий сигнал низкого тока на блок управления. В таких системах напряжение на сами нагреватели подаётся через мощные транзисторы или реле, которые могут выходить из строя из-за перегрева. Для проверки потребуется мультиметр, переведённый в режим измерения сопротивления или постоянного напряжения.

Сначала необходимо убедиться, что предохранитель, отвечающий за обогрев кресел, цел. Номиналы обычно составляют 10, 15 или 20 ампер — информацию легко найти на обратной стороне крышки блока или в руководстве по эксплуатации.

Целая нить внутри предохранителя ещё не гарантирует его работоспособность: случаются микротрещины, которые незаметны глазу, но прерывают цепь под нагрузкой. Поэтому лучше прозвонить его мультиметром на сопротивление, а не просто осматривать. Затем следует добраться до разъёма под сиденьем, который часто страдает от влаги, рассыпающихся клемм и окисления. При включённом зажигании на одном из контактов этого разъёма должно присутствовать бортовое напряжение 12 вольт, а на другом — появляться масса при нажатой кнопке.

Что делать, если питание доходит до нагревателя, а тепла нет? Тогда смело можно подозревать обрыв нихромовой нити внутри сиденья.

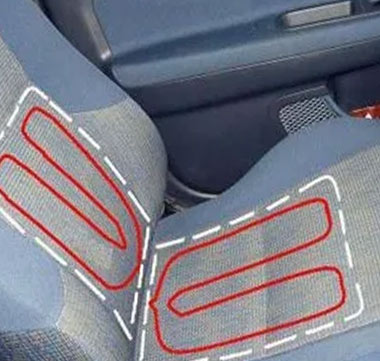

Эта проволока, обладающая высоким удельным сопротивлением, уложена змейкой в подушке и спинке. Типичное сопротивление всей цепи, как уже говорилось, составляет несколько ом. Если мультиметр показывает бесконечность или значения в мегаомах, значит, нить перегорела. Наиболее уязвимые места — это складки ткани у краёв сиденья и зона, где водитель активно ёрзает при посадке. В некоторых конструкциях для повышения надежности применяют параллельное соединение двух нитей на подушке и спинке, тогда отказ одной из них снижает тепловую мощность примерно вдвое, а не прекращает нагрев полностью.

Отыскать точку обрыва визуально практически невозможно, ведь нить скрыта в толще пенополиуретана и слое ткани. Однако существует старый ремесленный приём, основанный на свойствах обычного тестера или даже компаса.

Если подать на разорванную цепь напряжение 5-6 вольт от батарейки и водить по поверхности сиденья мультиметром в режиме измерения переменного напряжения до 200 мВ, то в месте повреждения показания прибора будут резко меняться из-за возникающего электромагнитного поля. Этот метод требует аккуратности и некоторого опыта, но для заинтересованного владельца он вполне выполним. Альтернативный способ — использование промышленного детектора обрывов, но в гаражных условиях его встретишь нечасто.

Иногда система ведёт себя хитрее: подогрев работает несколько минут, затем отключается и больше не включается. Это классический симптом ухода термистора или термопредохранителя.

В большинстве сидений используется терморезистор с отрицательным коэффициентом (NTC), сопротивление которого падает с ростом температуры. При комнатных +20°C его сопротивление может составлять 10-20 кОм, а при нагреве до +40°C падает до 2-3 кОм. Контроллер следит за этим изменением и, если видит нелогичные скачки (например, резкий обрыв цепи датчика или короткое замыкание), отключает питание для защиты от перегрева и возгорания. Сам терморезистор обычно приклеен теплопроводящим компаундом прямо к нагревательной нити, и его повреждение при разборке сиденья — не редкость.

При замене самой кнопки обратите внимание на маркировку её контактов. Обычно используются обозначения: 30 — постоянное питание, 85 и 86 — катушка реле, 87 и 87а — нагрузка.

В недорогих автомобилях часто применяют кнопки с подсветкой, где отдельный контакт отвечает за светодиод, не имеющий отношения к силовой цепи. Если после замены элемента подсветка загорается, а нагрева нет, проверьте, не перепутали ли вы силовой и сигнальный провод. Ситуация, когда кнопка греется сама по себе, указывает на высокое переходное сопротивление внутри неё — контакты уже подгорели, и дальнейшая эксплуатация чревата полным выходом из строя.

Ремонт обрыва внутри сиденья — занятие кропотливое, но реальное. Вам потребуется снять обивку, что на многих машинах делается с помощью пластиковых клипс, металлических колец (пистонов) или липучек.

Для доступа к разорванной нихромовой нити придётся аккуратно вспороть шов по одному из краёв подушки. Сама нить припаивается к медным контактным шинам, но паять напрямую нихром обычным припоем проблематично — он плохо смачивается и требует активного флюса на основе ортофосфорной кислоты. Простой и надёжный способ: зачистить концы нити, скрутить их металлической вставкой (отрезком медной проволоки) и обжать маленькой гильзой, после чего заизолировать термоусадочной трубкой. Сопротивление в месте соединения не должно превышать 0,1 Ом, иначе возникнет локальный перегрев.

Бывает, что поломка оказывается банальнее некуда: окислился или отвалился разъём массового провода под днищем автомобиля. Масса на систему обогрева часто берётся не от кузова, а через отдельный провод, идущий к болту на кронштейне сиденья.

Коррозия этого соединения способна полностью парализовать работу схемы, причём мультиметр покажет нормальные 12 вольт на плюсовом проводе, а тока не будет. Для проверки целостности "минуса" достаточно перевести прибор в режим измерения сопротивления и соединить один щуп с заведомо хорошей массой кузова, а второй — с соответствующим контактом разъёма сиденья. Показание должно быть не более 0,5 Ом.

В системах с отдельными блоками управления, установленными под сиденьем или в торпедо, часто происходят сбои из-за перепадов напряжения при запуске двигателя. Микросхема драйвера может отключать выход, если увидит ток короткого замыкания.

Это случается, когда владелец после ремонта неправильно уложил провода, и они пережались механизмом регулировки положения кресла. Стоит сдвинуть сиденье назад или поднять вверх, как повреждённая изоляция касается металла и возникает КЗ. Электроника мгновенно фиксирует этот бросок тока (более 15 ампер) и блокирует работу до перезапуска зажигания или даже до сброса ошибки сканером.

Что касается инструментов для диагностики, то простейший автомобильный тестер на 20 долларов справится с 90% задач. Вам понадобятся также две булавки для прокалывания изоляции (аккуратно, потом подматываете изолентой) и кусок провода с зачищенными концами для подачи "прямого" питания.

Подавая 12 вольт напрямую на контакты нагревателя в обход кнопки, можно за несколько секунд понять, жива ли спираль. Если после такого подключения сиденье начинает греть, проблема однозначно в цепи управления — либо кнопка, либо реле, либо проводка. Если же нет — ищите обрыв или повреждение самого элемента.

При выборе нового нагревательного элемента в сборе обратите внимание на его электрическое сопротивление. Для большинства легковых автомобилей оно составляет от 1,8 до 2,4 Ом для подушки и от 2,2 до 3,1 Ом для спинки, если они подключаются раздельно.

Допустимое отклонение от заводского параметра не должно превышать 15%, иначе блок управления может ошибочно воспринять систему как неисправную. Часто продавцы предлагают универсальные карбоновые или металлизированные маты, у которых сопротивление может быть ниже 1 Ома — такие экземпляры опасны, так как потребляют ток до 12 ампер и перегружают штатную проводку, рассчитанную максимум на 7-8 ампер.

Завершая разговор о неисправностях, стоит упомянуть скрытую причину, которую многие механики упускают. Это разрушение дорожек на печатной плате самой кнопки из-за вибрации и перепадов температур.

Микротрещины пайки выводов микросхемы или силового транзистора дают о себе знать временным отказом: сегодня подогрев работает, завтра нет, послезавтра снова включается. Выявить такой дефект можно, слегка изгибая плату пальцами при включённой системе или прогревая подозрительные места феном до 80-100°C. Если после прогрева функция восстанавливается, значит, проблема в холодной пайке, и кнопку проще заменить целиком, чем мучиться с перепайкой мелких компонентов в нестабильных условиях.
