Как устроен автомобильный генератор, диагностика его неисправностей и ремонт

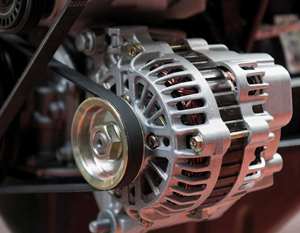

Автомобильный генератор — это устройство, преобразующее механическую энергию двигателя в электрическую, обеспечивая питание бортовой сети и зарядку аккумулятора. Основными компонентами являются ротор, статор, диодный мост, регулятор напряжения и щеточный узел.

Ротор создает магнитное поле, а статор, состоящий из медных обмоток, генерирует переменный ток, который затем выпрямляется диодным мостом. Регулятор напряжения поддерживает стабильное выходное напряжение, обычно в диапазоне 13,5–14,5 В, что необходимо для корректной работы электроники и аккумулятора.

Для диагностики генератора сначала проверяют напряжение на клеммах аккумулятора при работающем двигателе. Нормальные показатели составляют 13,8–14,7 В. Если напряжение ниже или выше, это указывает на неисправность.

Используя мультиметр, измеряют ток утечки, который не должен превышать 50 мА. Также проверяют натяжение ремня привода генератора — его прогиб под нагрузкой 10 кг должен быть в пределах 10–15 мм. Слабое натяжение приводит к проскальзыванию и снижению эффективности работы.

При подозрении на неполадки в диодном мосте проводят проверку сопротивления диодов в прямом и обратном направлении. В прямом направлении сопротивление должно быть низким (около 0,5 Ом), а в обратном — стремиться к бесконечности. Если диоды пробиты, их заменяют. Щеточный узел осматривают на предмет износа — длина щеток менее 5 мм требует замены. Регулятор напряжения проверяют, подавая на него напряжение 12 В и контролируя выходные параметры. Отклонения от нормы свидетельствуют о необходимости замены.

Для проверки обмоток статора и ротора используют омметр. Сопротивление обмоток статора должно быть в пределах 0,1–0,2 Ом, а ротора — 2–5 Ом. Обрыв или короткое замыкание обмоток требуют перемотки или замены компонента.

При замене деталей генератора важно использовать оригинальные или качественные аналоги, так как дешевые комплектующие часто выходят из строя через короткое время.

При ремонте генератора особое внимание уделяют чистоте контактов и соединений. Окисленные клеммы очищают мелкозернистой наждачной бумагой и обрабатывают антикоррозийным составом. Подшипники ротора смазывают высокотемпературной смазкой, например, Литол-24, и проверяют на отсутствие люфта. Если подшипники изношены, их заменяют, так как их неисправность может привести к заклиниванию ротора.

После сборки генератора проводят тестовый запуск. Напряжение на выходе должно быть стабильным, а посторонние шумы или вибрации отсутствовать. Если генератор работает корректно, его устанавливают на автомобиль и проверяют в реальных условиях. При длительной эксплуатации рекомендуется периодически проверять состояние ремня, натяжение и общее состояние устройства, чтобы избежать внезапных поломок.

Для продления срока службы генератора избегайте перегрузок бортовой сети. Установка дополнительного оборудования, такого как мощные аудиосистемы или дополнительные фары, должна сопровождаться расчетом нагрузки.

Также следите за состоянием аккумулятора — его неисправность может привести к повышенной нагрузке на генератор. Регулярная диагностика и своевременное устранение мелких неполадок помогут избежать серьезных проблем и дорогостоящего ремонта.

При работе с генератором важно учитывать, что его мощность должна соответствовать потребностям автомобиля. Средняя мощность современных генераторов варьируется от 80 до 150 А. Если в автомобиле установлено много энергопотребляющих устройств, стоит выбрать генератор с запасом мощности. Это предотвратит перегрев и преждевременный износ.

Проверка генератора на стенде позволяет точно определить его работоспособность. На стенде имитируют реальные условия работы, измеряя ток и напряжение под нагрузкой. Это особенно полезно при диагностике сложных случаев, когда визуальный осмотр и простые измерения не дают четкой картины. Если генератор не выдает заявленных параметров, его разбирают для детальной проверки.

При замене обмоток статора или ротора используйте медный провод с лаковой изоляцией, устойчивой к высоким температурам. Сечение провода должно соответствовать оригиналу, иначе это приведет к перегреву и снижению эффективности. После перемотки обмотки пропитывают специальным лаком для защиты от влаги и вибраций.

Диодный мост часто выходит из строя из-за перегрева или короткого замыкания. При выборе нового моста обратите внимание на его токовую нагрузку — она должна быть не меньше, чем у оригинала. Установка моста с недостаточной мощностью приведет к его быстрому выходу из строя.

Регулятор напряжения — это электронный компонент, который может быть встроен в щеточный узел или выполнен как отдельный блок. При его замене убедитесь, что новый регулятор совместим с вашим генератором.

Неправильный выбор может привести к нестабильному напряжению и повреждению электроники автомобиля.

Щетки генератора изнашиваются естественным образом, но их срок службы можно продлить, если избегать перегрузок и следить за состоянием контактных колец. Если кольца имеют глубокие борозды или неровности, их шлифуют или заменяют. Это улучшает контакт и снижает износ щеток.

При установке генератора на автомобиль убедитесь, что все крепления затянуты с рекомендуемым моментом. Слабо закрепленный генератор может вибрировать, что приведет к повреждению ремня или подшипников. Также проверьте правильность подключения проводов — ошибка в подключении может вызвать короткое замыкание.

Если генератор перестал работать, не спешите его менять. Иногда проблема заключается в плохом контакте или повреждении проводов. Проверьте целостность проводки и соединений перед тем, как снимать устройство. Это сэкономит время и деньги.

Для проверки генератора в домашних условиях можно использовать лампу накаливания мощностью 60–100 Вт. Подключите ее к выходу генератора и запустите двигатель. Если лампа горит ярко, генератор работает. Тусклый свет или его отсутствие указывают на неисправность.

При работе с генератором помните, что его компоненты чувствительны к ударам и вибрациям. Не допускайте падения устройства или его деталей. Это может привести к повреждению обмоток или подшипников. Храните генератор и его части в чистом и сухом месте.

Если вы не уверены в своих силах, доверьте ремонт генератора профессионалам. Неправильная диагностика или ремонт могут привести к более серьезным проблемам. Обратитесь в специализированный сервис, где есть необходимое оборудование и опытные мастера.

Регулярное техническое обслуживание генератора включает очистку от грязи и пыли, проверку натяжения ремня и состояния контактов. Это простые действия, которые помогут избежать неожиданных поломок. Уделяйте внимание генератору, и он прослужит долгие годы.
