Датчик детонации: симптомы неисправности и проверка

Современный двигатель внутреннего сгорания — это сложный организм, работа которого контролируется электронным блоком управления. Чтобы мотор функционировал правильно и выдавал заявленные характеристики, ему необходимо множество данных.

Одним из ключевых «органов чувств» силового агрегата является датчик детонации. Эта небольшая деталь отвечает за своевременное распознавание разрушительных процессов в камерах сгорания, и без её корректной работы о стабильной эксплуатации машины можно забыть.

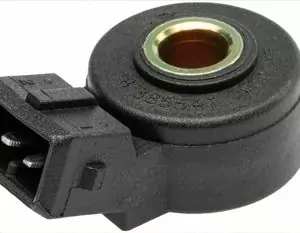

Устройство располагается непосредственно на блоке цилиндров, чаще всего между вторым и третьим цилиндром, чтобы улавливать вибрации максимально точно. Внутри него находится пьезоэлектрический элемент, который преобразует механические колебания в электрический сигнал.

Когда в цилиндре происходит микровзрыв топливовоздушной смеси, стенки блока начинают вибрировать с определенной частотой. Электроника воспринимает эти колебания как норму.

Но если смесь детонирует, то есть воспламеняется неконтролируемо, возникают ударные волны и вибрации совсем другой амплитуды и частоты. В этот момент элемент генерирует повышенное напряжение, которое поступает на блок управления, и тот немедленно корректирует угол опережения зажигания, чтобы погасить разрушительный процесс.

Выход из строя этого чувствительного элемента или нарушение его контакта с блоком цилиндров приводит к целой череде проблем, которые водитель замечает практически сразу. Самый распространенный признак — потеря динамики разгона.

Автомобиль перестает уверенно набирать скорость, особенно заметно это при попытке резко ускориться с небольшой скорости, скажем, при обгоне. Машина будто «тупит», не реагирует на педаль газа так, как раньше.

Происходит это потому, что электроника, не получая сигналов о взрывных процессах, перестает их корректировать и устанавливает зажигание слишком поздно или рано, теряя мощность.

Второй характерный симптом, который сложно перепутать с чем-то другим — появление звонких металлических стуков из-под капота. В народе это явление часто называют «стук пальцев».

Особенно хорошо слышен этот дребезг при движении внатяг, на низких оборотах под нагрузкой или при использовании некачественного топлива с низким октановым числом. Если блок управления не получает информации от датчика, он не может сдвинуть зажигание в более позднюю сторону, и детонация продолжается, разрушая поршни и стенки цилиндров.

Нельзя игнорировать и поведение контрольной лампы Check Engine на приборной панели. Чаще всего при неисправностях в цепи этого контроллера лампа загорается и может либо гореть постоянно, либо моргать.

Современные диагностические системы достаточно умны, чтобы зафиксировать проблему и сохранить в памяти код ошибки. В случае обрыва проводов или поломки самого элемента блок управления выдает ошибки типа P0325, P0326, P0327 или P0328, которые указывают на неверный уровень сигнала или его отсутствие.

Стоит помнить, что иногда лампа может загораться и тухнуть, но это не значит, что проблема исчезла — просто электроника иногда пытается адаптироваться, но без данных датчика её усилия тщетны.

Расход топлива тоже может вырасти, причем довольно существенно. Когда блок управления не понимает, что в цилиндрах происходит взрывное горение, он либо продолжает лить топливо по заложенной программе, либо перестраховывается, заставляя смесь обогащаться.

В такой ситуации двигатель работает с перерасходом горючего, а выхлопные газы приобретают более темный оттенок и резкий запах.

Прежде чем бить тревогу и менять устройство, стоит провести элементарную диагностику. Часто проблема кроется не в самом датчике, а в его контакте с двигателем.

Со временем на месте соприкосновения корпуса с блоком скапливается грязь, масло или ржавчина, которая демпфирует вибрации. Пьезоэлемент просто не чувствует колебаний нужной силы, и сигнал становится слишком слабым.

Достаточно снять прибор, зачистить посадочное место до металла и установить его обратно, чтобы работа нормализовалась. Момент затяжки крепления здесь критичен — его нужно затягивать с усилием около 20 Нм, так как слабое или чрезмерное прижатие искажает чувствительность.

Для проверки мультиметром лучше использовать прибор с режимом вольтметра. Щупы подключаются к выходному контакту и массе корпуса.

Если слегка постучать чем-то твердым, скажем, отверткой, по блоку цилиндров рядом с местом установки, исправный элемент выдаст скачок напряжения. При полной тишине на экране тестера можно говорить о внутреннем обрыве.

Сопротивление на выводах рабочего устройства стремится к бесконечности, а вот при проверке резонансных моделей омметром значения могут быть в пределах 50-200 кОм, в зависимости от температуры и модели.

Еще один важный момент — целостность проводки. Провода со временем перетираются об элементы навесного оборудования, особенно на вибронагруженных моторах.

Изоляция трескается, внутрь попадает влага, и сигнал начинает «плавать» или пропадает вовсе. Визуальный осмотр жгута проводов от датчика до блока управления обязателен.

Часто на СТО специалисты смотрят осциллографом форму сигнала с работающего мотора, но для первичной диагностики достаточно обычного тестера и внимательности.

При замене важно подобрать правильный аналог. На разные модели моторов устанавливаются либо широкополосные, либо резонансные датчики.

Первые видят весь спектр шумов и передают его на блок, а вторые настроены строго на частоту детонации конкретного двигателя, примерно 6-8 кГц. Если перепутать типы, мотор будет работать некорректно, а ошибка никуда не исчезнет.

Обращайте внимание на маркировку и количество контактов — часто встречаются однопроводные, двухпроводные и трехпроводные модификации, которые имеют разную схему подключения.

Не стоит забывать, что долгая эксплуатация автомобиля с отключенным или неработающим датчиком чревата капитальным ремонтом силовой установки. Постоянная детонация прожигает поршни, разрушает перегородки между кольцами и выкрашивает кромки клапанов.

Поэтому при первых же признаках нездоровой работы мотора — звоне, потере тяги или лишнем аппетите — лучше сразу потратить полчаса на проверку этого небольшого, но жизненно важного компонента.
